AD中远端分支等链状结构等长显示解决方案

最近看到好几个帖子都在问远端分支等链状结构等长的方案，现给出解决方案如下，希望大家不要再浪费资源，重复发帖：

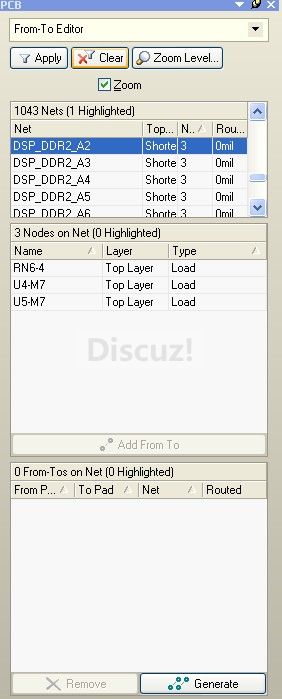

在PCB中进入至该界面中,选择链状结构的网络

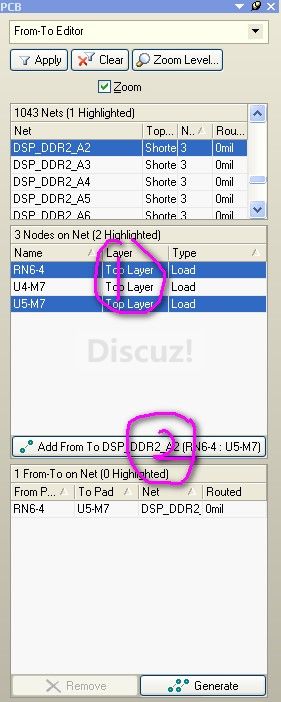

添加某个器件到某个器件

添加某个器件到另一个器件

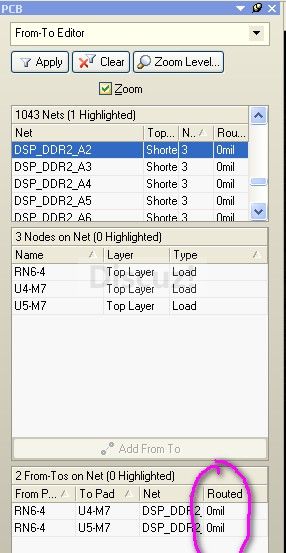

长度即可显示

非常感谢，找了好久了啊，

找了好久，好久
非常感谢小编！

这里面可以加T的零件吗

回复 legendarrow 的帖子
所谓的T型节点仅仅只是指一种拓扑，那么我们所需要看的长度是需要从一个器件到另一个器件的长度，为什么要看T处分别的长度呢，不理解！

远端分支对分支的长度等长也有要求的
貌似有个T symbol的零件可以做为T点，应用与kevin topology，不知道是不是所谓的远端分支

1、对于AD，如果是同网络进行远端分支，或者是你所说的T节点，我所讲的方法是非常适用的
2、即使T节点处有器件，只要是网络相同，都不会有任何影响
3、如果在T节点处或者是源端处有交换网络（如电阻等），那就另当别论了！

谢谢分享

确实是这样.期待AD的功能更加实用和强大

谢谢分享

谢谢了

受教了，谢谢

哇塞！猛@！鼎！

对于T节点处有电阻等元件的，我的做法是在原理图中将电阻两端用线短路，然后编译同步到PCB，等量完长度后再回原理图删掉再同步到PCB。

感谢小编啊
