PCB铺铜问题

时间:10-02 整理:3721RD 点击:
为甚单板的时候如 图1.

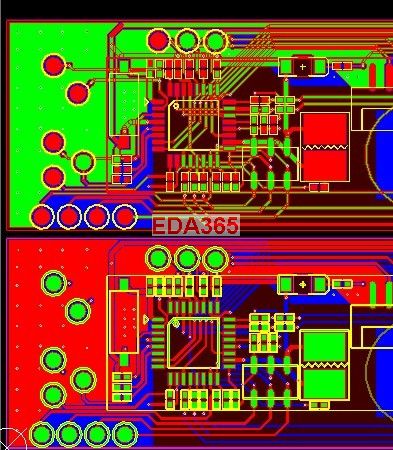

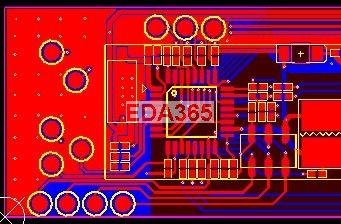

拼成拼版就如图2了呢



复制出来的拼板没有网络,所以如此。

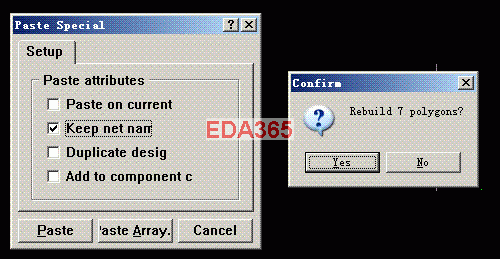

复制后带网络名如图左侧,用特殊粘贴(快捷键E+A),keep net name 打钩。
若是不带,复制板子后问你是否重新铺铜,选no即可。图右侧。


學習了,這招很實用,以前都用CAD拼了,

谢谢!以前也出现这样的问题,不知怎么办

谢谢!以前也出现这样的问题,不知怎么办

恩难怪了 ~~~了解了 做铝基板时都没用网络 所以做拼版也就没出现这个问题  原来是跟网络有关

试一下

请教一下,我拼完板后,咋全显示绿色了呢?这是怎么回事?拼板前是正常的。

  拼板前

  拼板后

规则设置有问题,或有连的地方了
