AD6内电层的规则

时间:10-02 整理:3721RD 点击:
最近有个问题不知道怎么解决,
那个我想要的结果是内电层的地层里的过孔VIA和铜皮是全连接的方式
而电源层的VIA不是全连接的方式(花盘连接),可以有办法达到这种效果吗?!
可以的话,那么这样的RULES怎么设置呢?!我设置的plane connect_via    onlayer('对应的内电层')规则,   但貌似不起作用。
求高手。谢谢~~~

inet('gnd') and ispoly
isvia and innet('gnd')
下面选 direct connect

没用。

回复 jjcc654321 的帖子
没用。规则错误!

同样不知道怎么设置的帮顶。

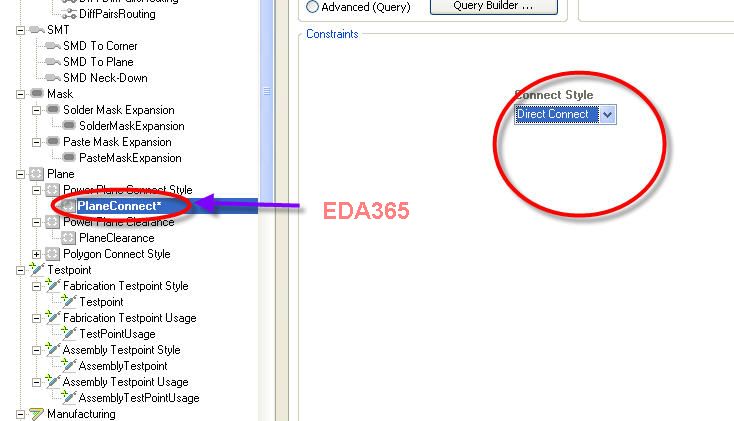

如图


回复 jjcc654321 的帖子
你说的是做正片时,但是AD中内电层用的是负片,这样不行的,要到power Plane Connect style 里面设置

学习中
