请大家指导我这个板子(图)

时间:10-02 整理:3721RD 点击:

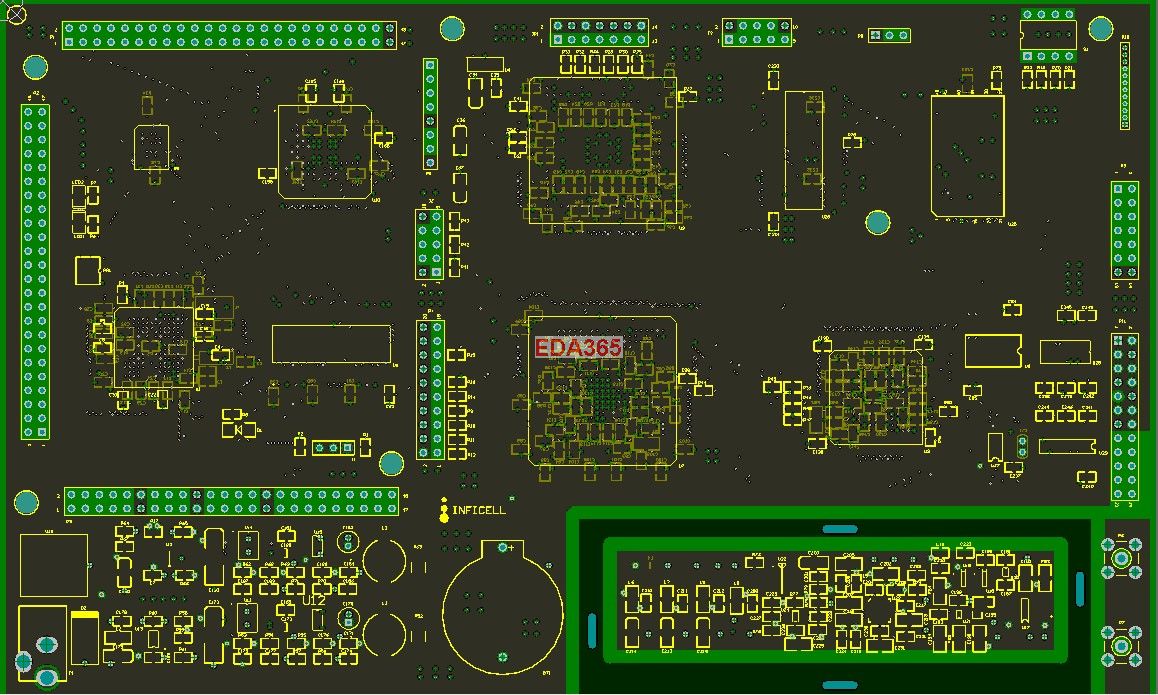

这个是内电层,不知道如何把GND层单独设置过孔和铜皮距离,所以有些地方过孔太大,但是和边上挖空距离不够,所以我一个个用线条圈上,不然就和边上铜皮短路。请高手赐教有那些问题,还有如何单独设置GND层过孔和铜皮距离?

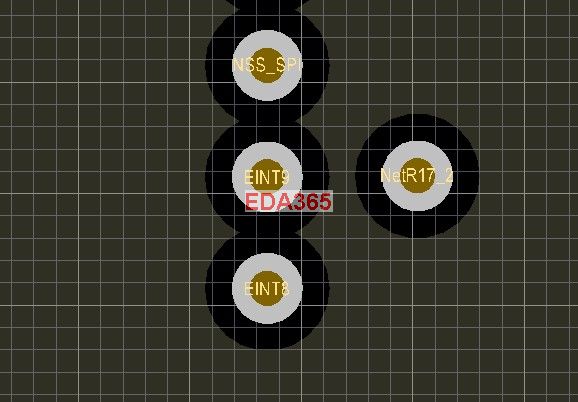

过孔


VCC


GND


这么多人看怎么就没人指点呢

Design-rules-Plane-Power Plane Clearance设置个合适的值,实在不行可以在这个规则中添加一项单独设置。

回复 zhoushoufeng 的帖子
我就是问如何另外设定规则,把GND层过孔和边上铜皮距离变大,而别的层不受影响,我一设置VCC和GND层就同时变大,
请赐教如何设置

回复 shenshuai 的帖子
不知你的具体是什么情况,把过孔在电地层设置不同的隔离大小一般不会这样设置,都会设为统一的大小,针对个别大的孔,如安装孔,加FILL就可以了。
