AD的几个实战问题

1、为什么 第一次 从sch update到pcb中的时候，会产生 room，每次都要删除，这个 room 有什么作用吗?
             解答见：http://www.eda365.com/thread-62751-1-1.html

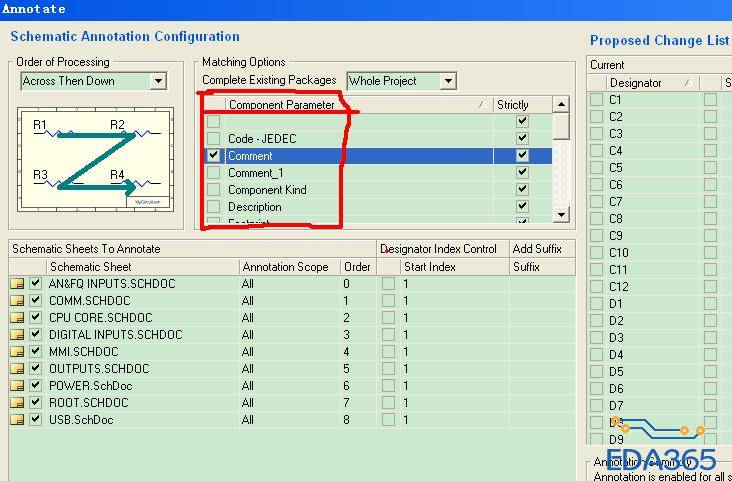

2、如下图，在给元器件自动编号的时候，图中的方框里面的参数，作用是什么?系统默认的是 comment

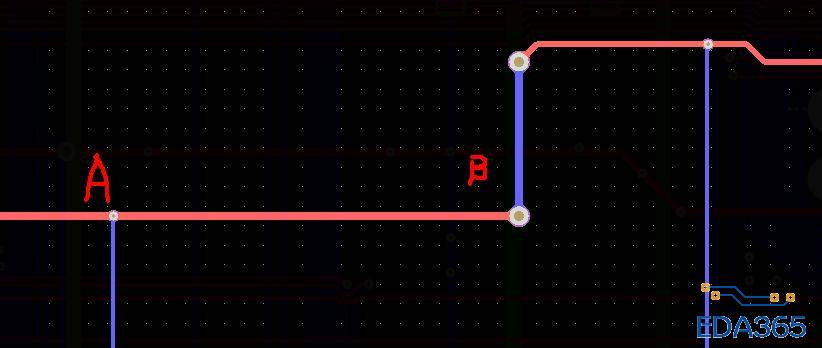

3、如下图，我们知道一般在电源分配的时候，都有主干和分支。那A点的过孔如果是25\12，主干是20mil，那这个过孔会不会影响主干上承受的电流。

仅回答你第一条：

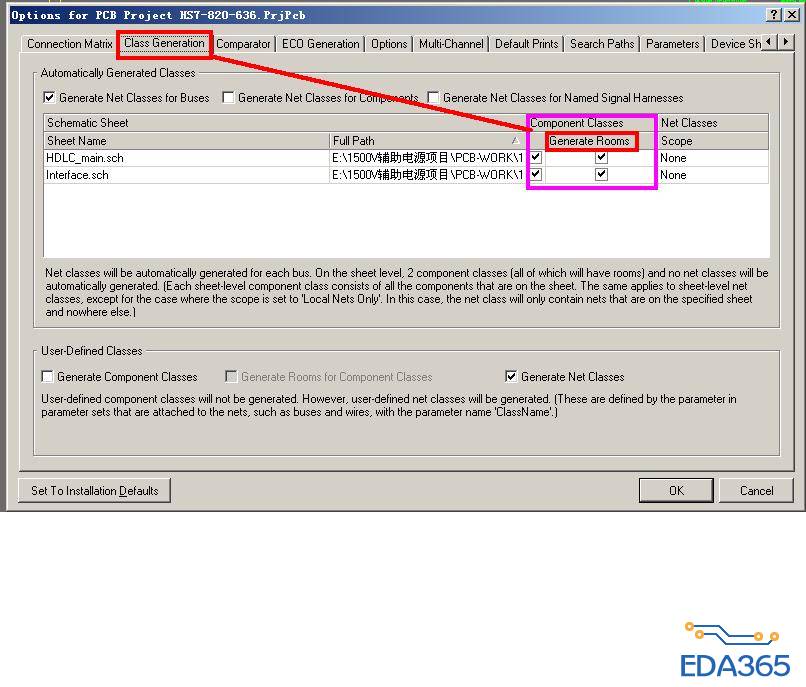

ROOM 是在PCB 布局时有用！简单和小板不需要！可以在PROJECT OPTION =》CLASSES GENERATION 中ROOM 选项勾去掉就可以了。

哈哈，谢谢楼上，我已经把你的回复链接放上了。

我也很想知道答案，有高手吗

等待

第三条是肯定会的，不过加工时可以过孔镀锡解决。

过孔肯定有锡啊

电源线上的过孔。我一般都在换层的位置放两个以上的过孔。

这个跟电流大小、你的过孔孔径大小，都有关系的。

放兩個以上的過孔的好處在高速電路有中介紹的。不論是BYPASS電容還是電源線換層。兩個以上過孔都減小過孔的電感。
