请问如何更新封装?

时间:10-02 整理:3721RD 点击:
我用的AD9,PCB都已经画好了,但被通知0402电阻的封装要改,请问怎么统一修改封装到PCB,并不用重新布线。谢谢各位了!

在库里将0402改好后,update一下

问下,UPDATA的选项在哪里选啊。更新了封装库,他在PCB文件里会直接更新吗?还是要重新操作更新一下,如果更新,能提供下步骤吗?

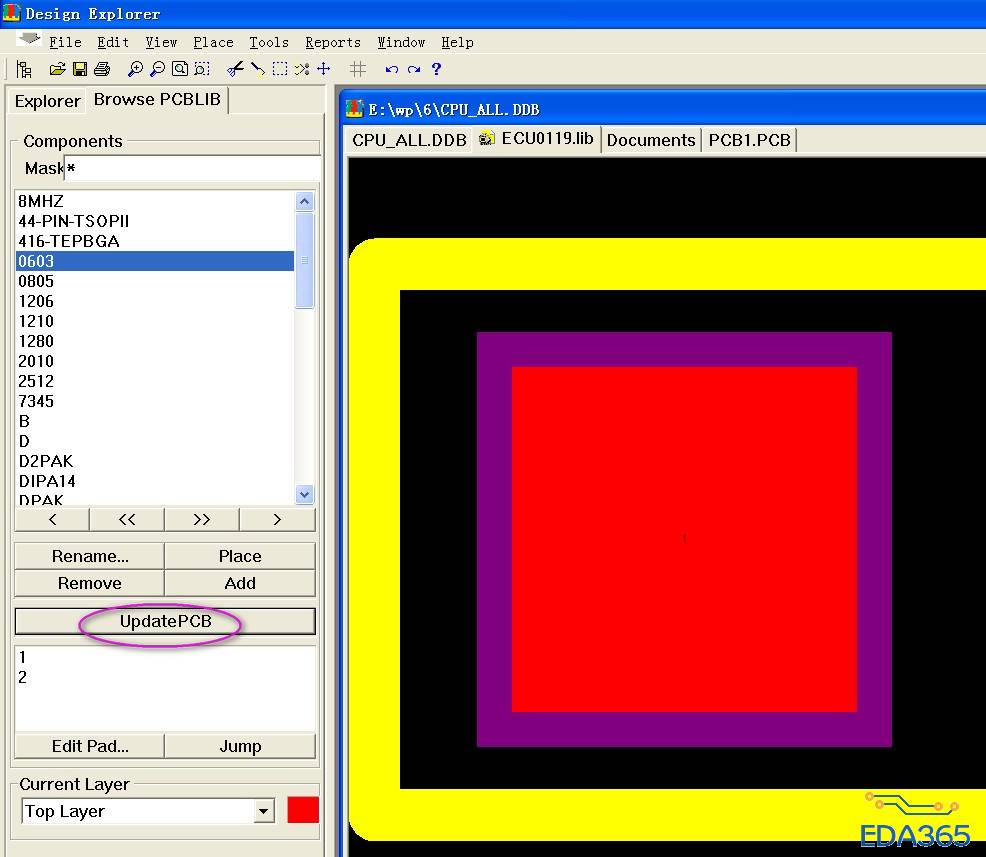

选中要更新的库,然后选中下方的UpdatePCB,就会自动更新到pcb中。见附图


请问用的是Protel吧,我用的是AD,好像没找到这个选项呐

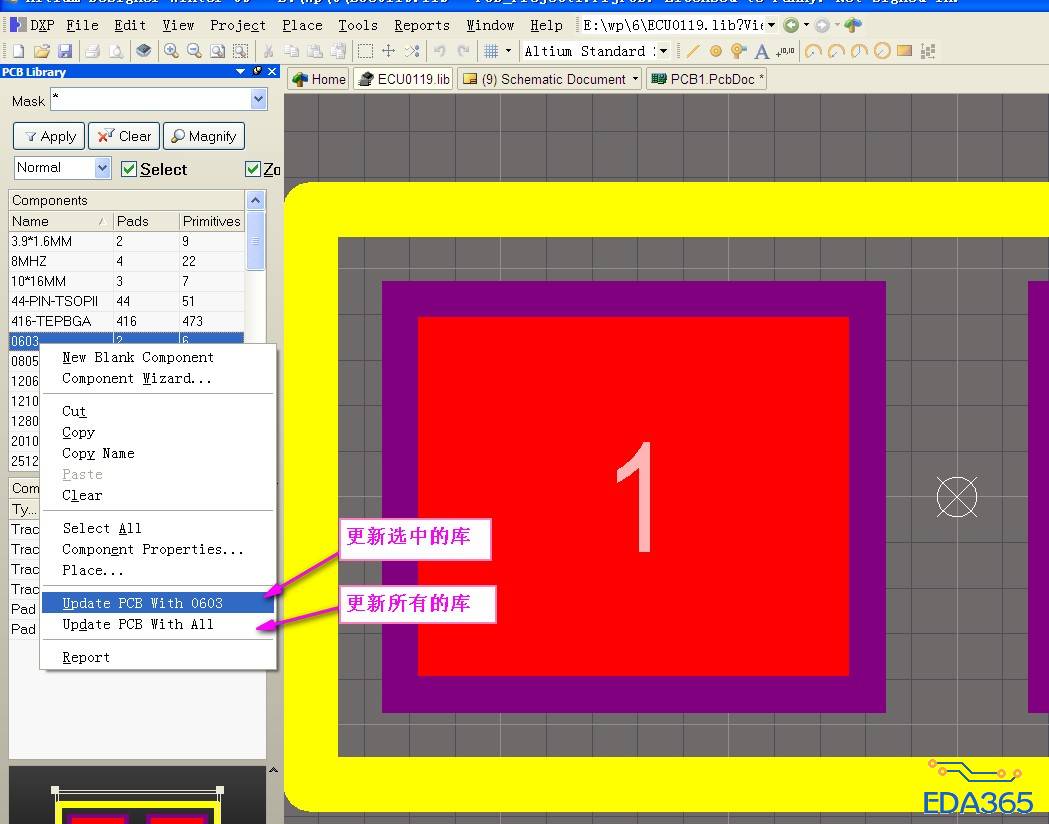

首先,保证库和原理图在一个工程里面,然后选中一个库,单击右键,更新库。见附图。
