关于LPDDR走线跨分割的问题

时间:10-02 整理:3721RD 点击:

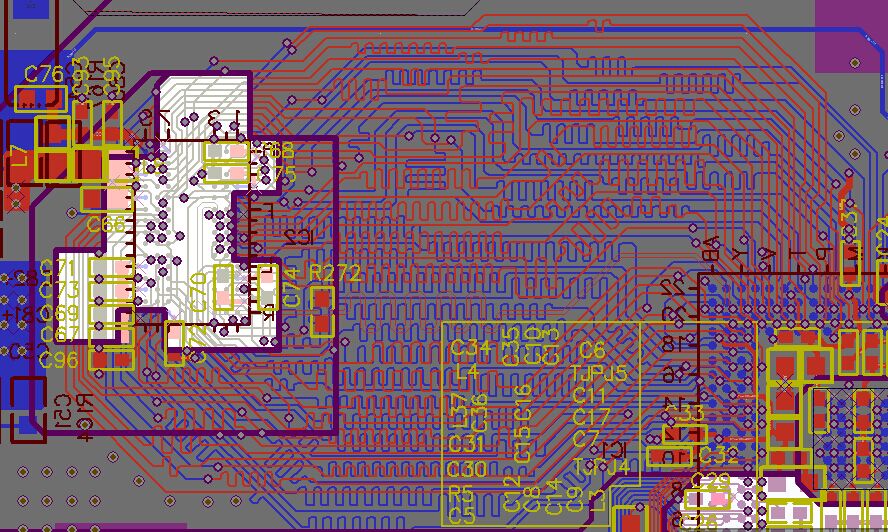

一片328PIN BGA  一片90PINLPDDR  16位地址线 32位数据线 还有一些控制线  四层板
高位数据一层  低位数据一层走底层
地址控制时钟走顶层
芯片放在底层 之前为了保护时钟和地址线  我选择了T/G/P/B的层叠  因为LPDDR内部有2个电源  总是要跨分割  不知道如何取舍?
之前有老师建议  地层靠近底层 然后顶层时钟线包地,这样地址就会垮分割。该如何做到两全其美,LPDDR时钟是133M,请各位大神,不吝赐教。


又是没有人回复

又是没有人回复

厉害

加层

本来是6层 现在改成4层的 节省成本好么

节省成本与信号质量那个更重要呢》?不要盲目的节省成本

一个电源用平面,一个电源用走线。
有时其实说得挺玄的,跨一下分割也不至于说就不正常工作了。

正常工作啊 只是EMC没有通过 改了叠层以后就通过了的

?
