AD中制作异型焊盘怎么制作？

我要制作一个半圆形的电感焊盘，我是通过圆弧还有铜皮将它的top laye,r top paste, top solder层分别填充成半圆形，出gerber后有一层却显示一部分

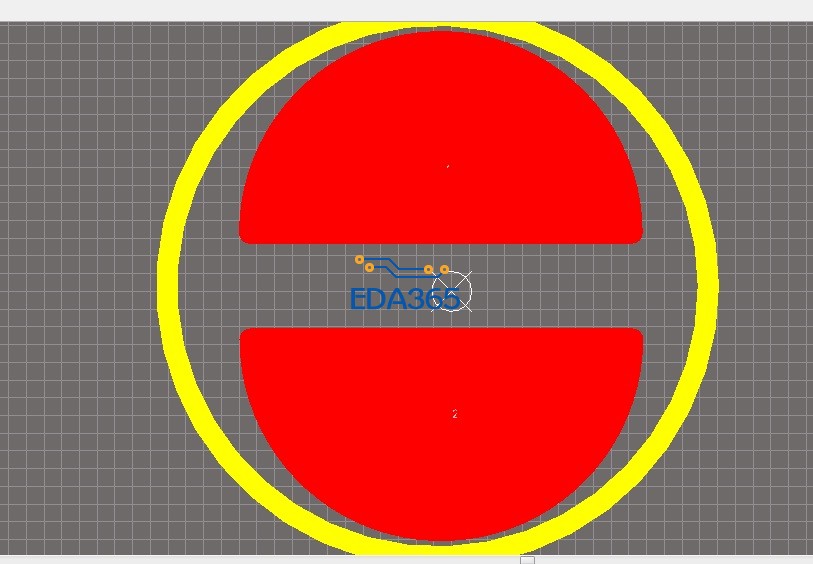

这是我做的异形焊盘

关注中

两个焊盘一般都做成两条线就可以了，外面再加上个丝印框就像了

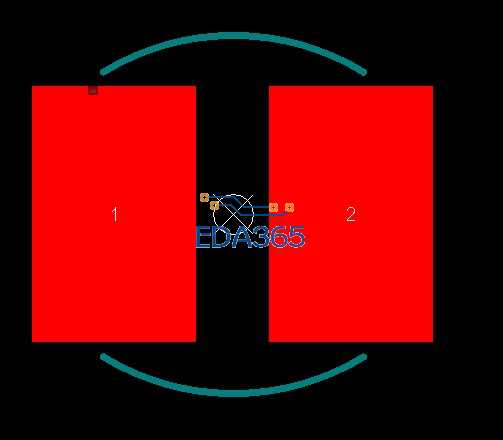

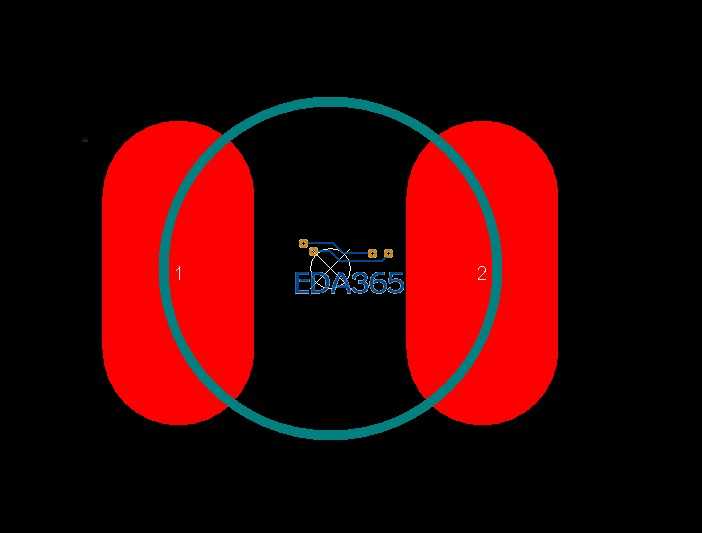

其实封装并不一定是说要和器件做的一模一样的....只要保证丝印的外框比实物要大....焊盘和器件引脚有足够的焊接面积就可以了....像你说的那个器件可以做成这样的....

  你只要保证图中的丝印比器件要大  两个焊盘和器件引脚的焊接面积足够...画成这样的完全可行的...

但是这种方法不一定所有场合都实用，有些需要制作异形焊盘做定位mark的，还需是需要制作尺寸标准的，请问这样的话可有更简单的制作方法，黑驴蹄子说可以用导入脚本制作异形焊盘，不知道是那种方法?

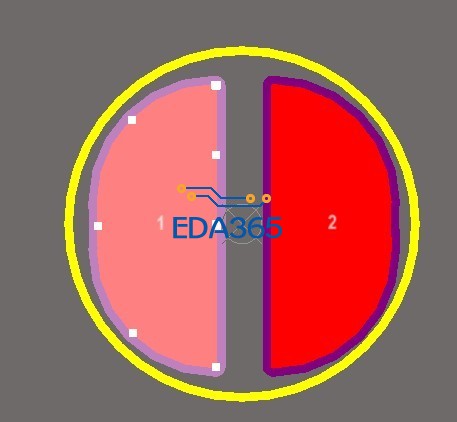

AD下制作这种超简单

樓上是高手，請教方法

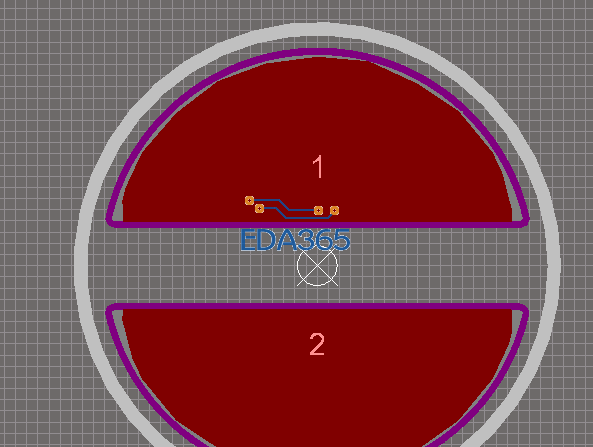

这种可以用polygon来做 当然 在建库的界面里面是没有polygon选项的 可以先在PCB界面在TOP层  solder画好图样复制进建库界面 然后在添加一个小的标贴焊盘放在刚刚复制过来的polygon上面  因为polygon做出来的焊盘是没法标注焊盘引脚的...

关注中
