关于元件间距的规则设置问题，请教

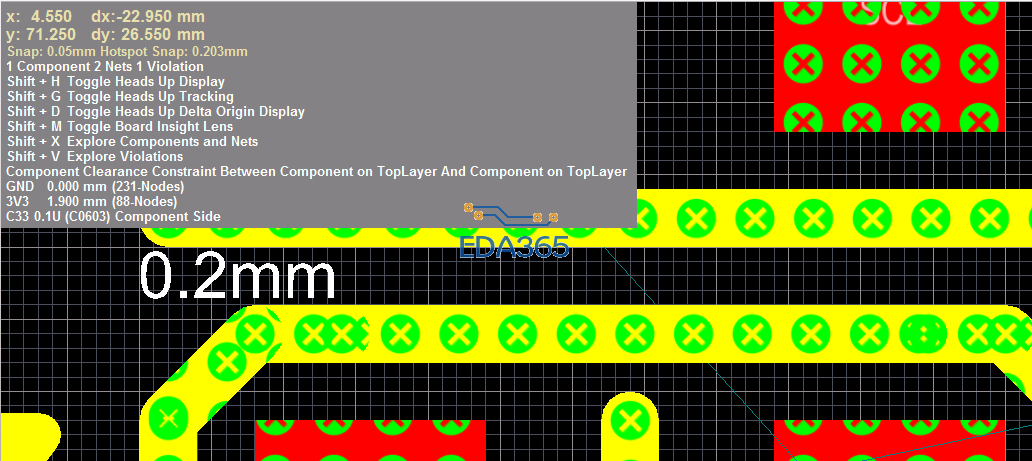

还有为什么图上间距明明是0.2mm，可是报告说是0.138mm

我猜你说你设置的最小间距为0.2mm应该是在Claerance那里设置的吧   你这里的报错应该是器件间距报错   具体设置在rules→Placement→Component Clearance这栏里面.

三楼说得对，里面的间距值可以正可以是负也可以零。分别对应器件丝印分开、重合和交错

我设置的就是元件间距，在PROTELL99SE里都没有问题的，可是到了ALTIUM就出问题了

写的清清楚楚的你还狡辩，你去规则中把这项规则勾给去掉看看

你是不是有一点理解错了...元器件的间距设置好了以后...两个元器件直接的间距也就是两个器件之间靠最近丝印的间距...但是并不是从一条丝印线中心到另一条丝印线中心的距离...而是两条丝印线边到边的距离...可能你测量的是两条丝印中心到中心的距离为0.2mm...你认为不报错...可是实际上这样是不满足约束规则的....

不过一般在布局布线中...Component Clearance还是不要选择启用该规则为好...这样会少去很多麻烦...也更方便布局布线....

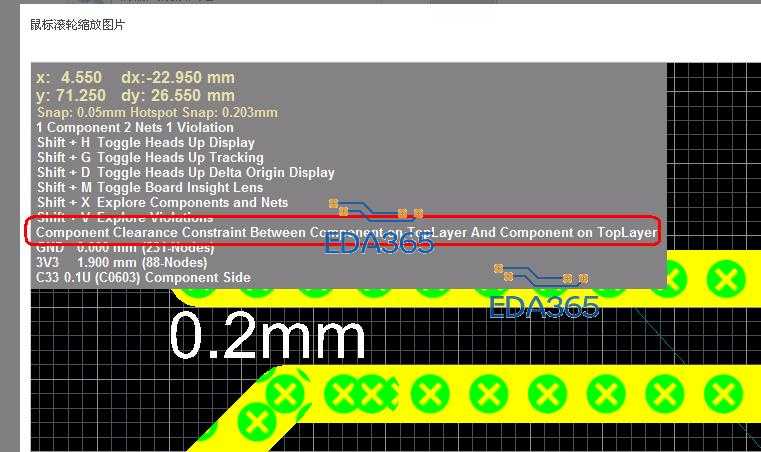

就是因为我设置了0.2mm的component clearance，可还是报错，我就纳闷了，晚上发图给大家看，我也知道component clearance是丝印最近距离而不是线中心距离
