AD09里面如何绘制椭圆焊盘！

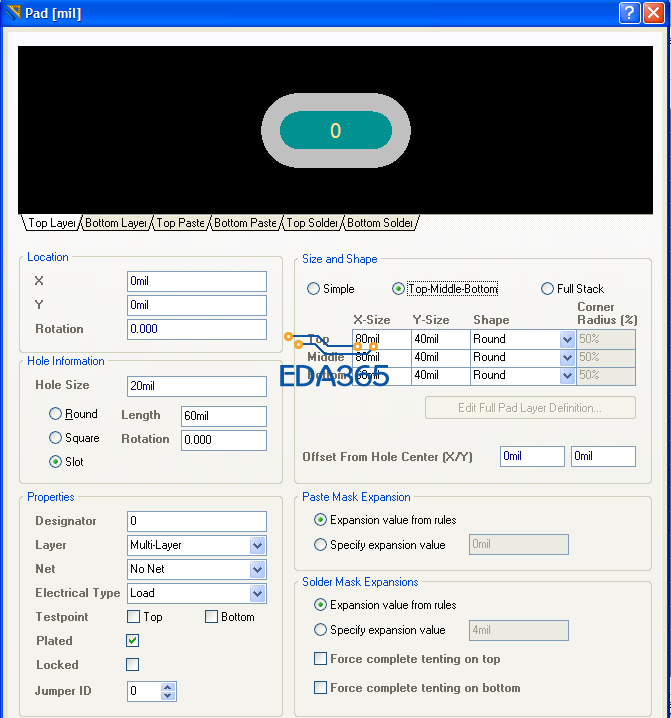

如图设置（通孔PAD）：

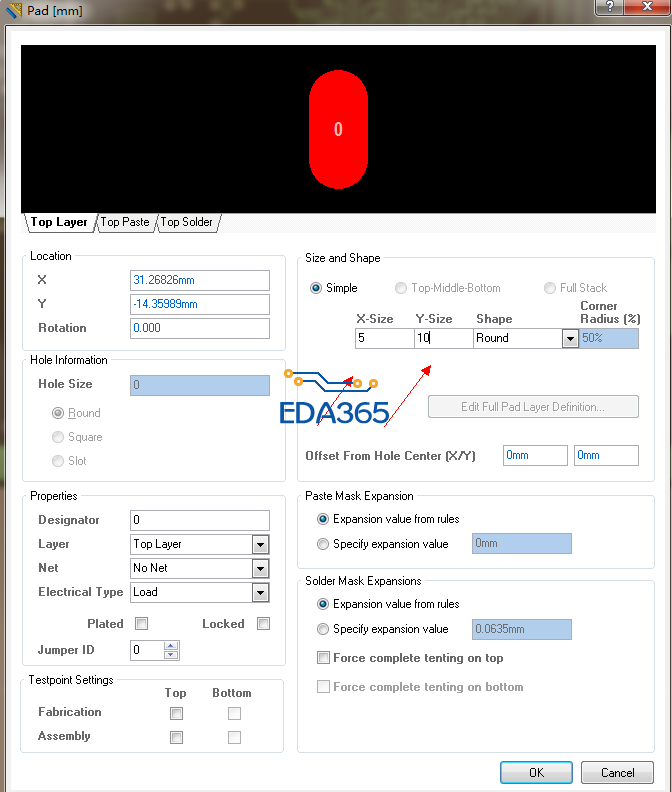

如图设置(贴片PAD)
在焊盘视窗的下面：
对TOP Layer(根据PAD的层，可选TOP/BOTTOM）， TOP Past，TOP SOLDER分别设置参数

如下图操作

小编没有表示明白，是需要通孔椭圆焊盘还是贴片的
贴片是就是如上楼
通孔的就没有了，简单点的就是用几个圆形焊盘并接起来形成椭圆

AD可以做椭圆焊盘哈

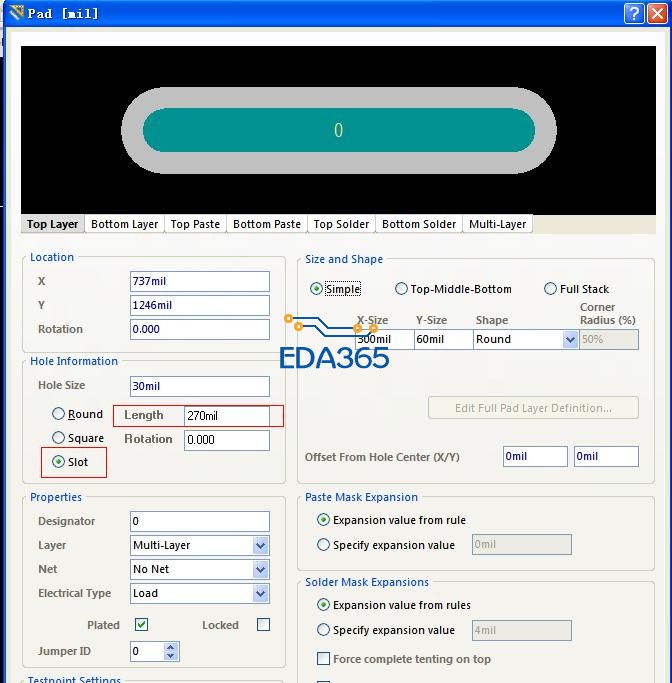

楼上说的没错，选择槽（Slot）就可以了
