altium designor设计ddr2等长的问题
时间：10-02
整理：3721RD
点击：
已经有芯片内net长度的数据，如何设计外部走线，保证等长?ad是否有偏移量设置?如何设置?
我也再画，但是处处碰壁，都不懂。没有经验啊
同问，哪位大神指导下噻

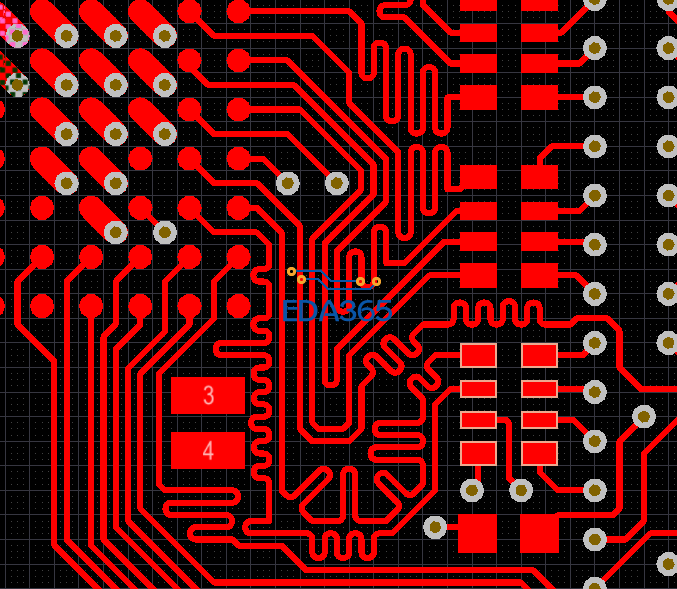

将需要等长的数据建一个NET CLASS，设计规则在LENGTH中添加 该net class的最小长度和最大长度。这组网络布完线后，按T R ，点该组网络中的一条网络，按TAB键设置参考网络（参考网络是这个CLASS里线最长的那条）的长度 ，系统就会自动绕蛇形等到最长网络的长度。
LZ能不能把你的ddr2板子上传，我练习一下。
注意间距啊，一般3W规则，否则画出来的一样是废板。
好吧 刚刚画了个DDR的废板
好吧 后来又好了 不是废板 是焊接问题
回帖只为积分
