请问怎样在Protel99SE里面设置焊盘的孔为椭圆啊？
时间：10-02
整理：3721RD
点击：

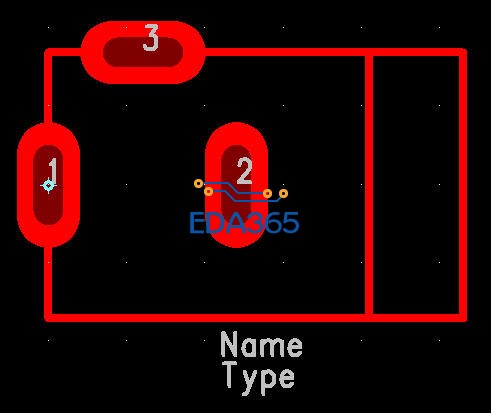

如图，主要是过孔 ，怎么设置成椭圆形的呢?
焊盘的外部形状，我知道可以调整。
我需要的是孔的形状，有人说采用机械层画我需要的图形，那么请问步骤怎样呢?
焊盘的外部形状，我知道可以调整。
我需要的是孔的形状，有人说采用机械层画我需要的图形，那么请问步骤怎样呢?

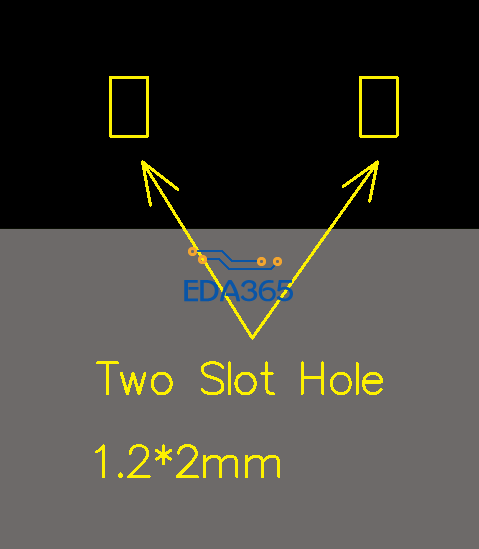

在机械层用LINE画出你要的孔的形状，大小。在制板的时候告诉板厂，你这里的孔是这样的。
多谢啦 我已经用过孔叠起来了。再请教您一个问题哈，那个我想打印出来看下钻孔大小， 打印了好几张都打不出来，
能不能教我下这个打印钻孔图 ，怎么设置的啊?
不明白为什么要把钻孔打印出来啊。

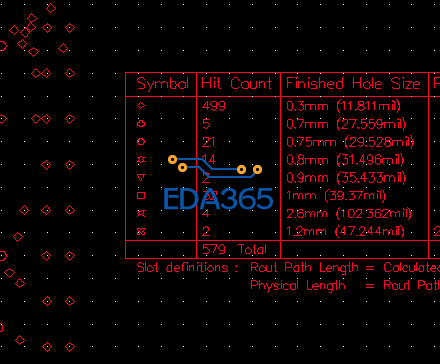

不过，有一个方法可以看到钻孔的位置和大小

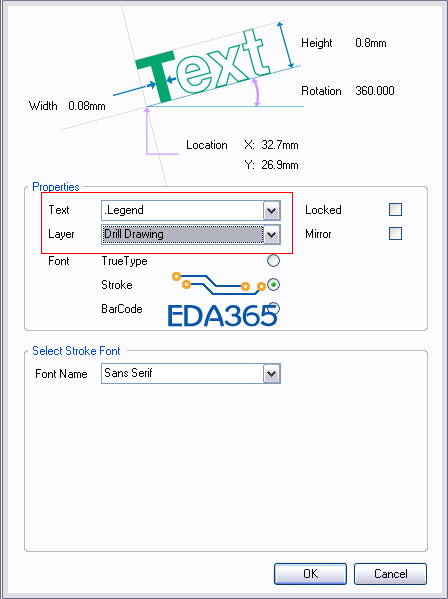

在Drill Drawing层放置.Legend字符，生成GERBER，就能在相应文件里见到钻孔的大小尺寸和位置了。
请教一下，protel 99se怎么样设置HDI板的不同孔径?
请使用AD版，椭圆孔可任意设定
