效果是不错，但想不出这3D有什么作用，所以总觉得AD公司点错科技树了。做PCB的软件搞3D，而没有在正业上去加强，软件越来越臃肿，越来越卡，华而不实，导至用户越来越少......想当年Protel99SE的市占率，多普及。现在都是PADS与CADENCE的天下了。

点赞"谷歌".

漂亮，小编能发一份库给我吗?谢谢 2653213252@qq.com

3D自有它应用的场合，只是个人一般可能会用不到。说3D没用，那当前的cadence的3D看来是白忙乎了...
protel 没落的另一个原因 是它赶不上现在电子行业的发展，这个或许是其没落的根本原因之一...

Protel不受追捧原因之一,系统更新太快没有更新软件.

protel/ad优势，有很多电子院校，用这个工具来教学，会用的人群很多，

我是AD入门的，现在工作了就改用pads了,,,

话说也对，结构干得活全让pcb工程师干了，而且pcb工程师还觉得自己厉害。哎。

苦逼的pcb

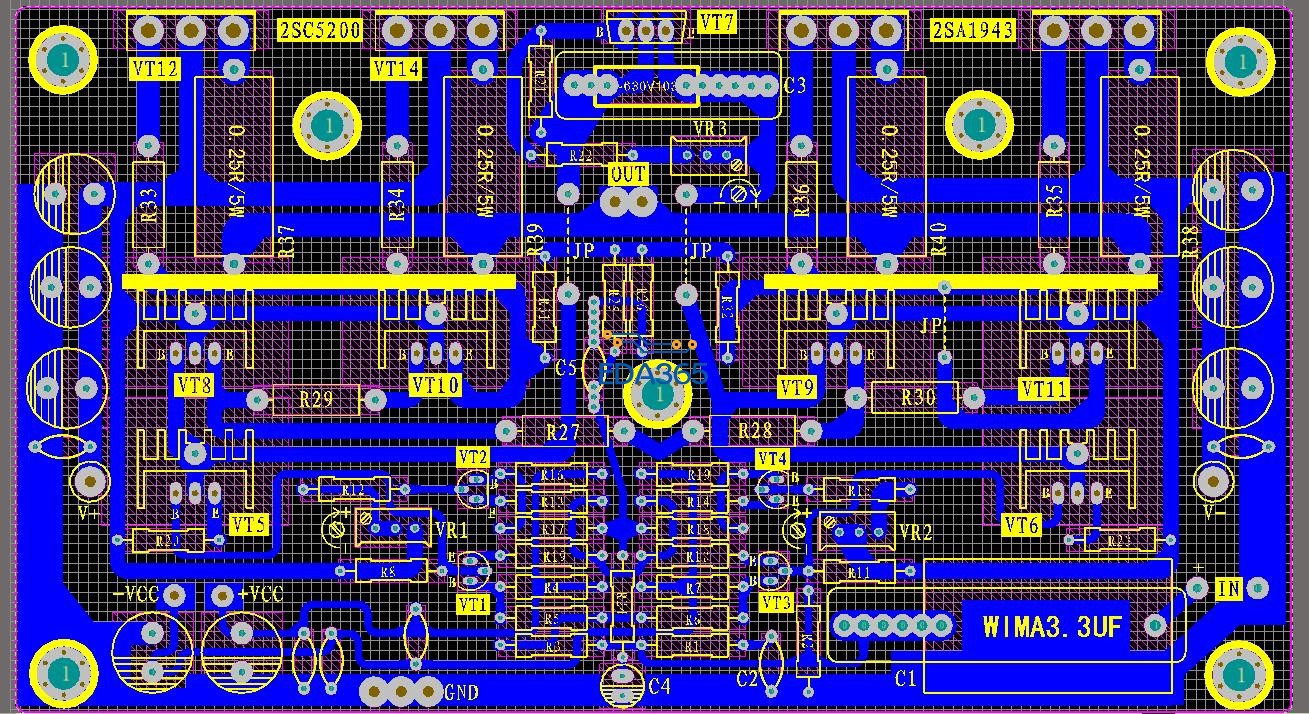

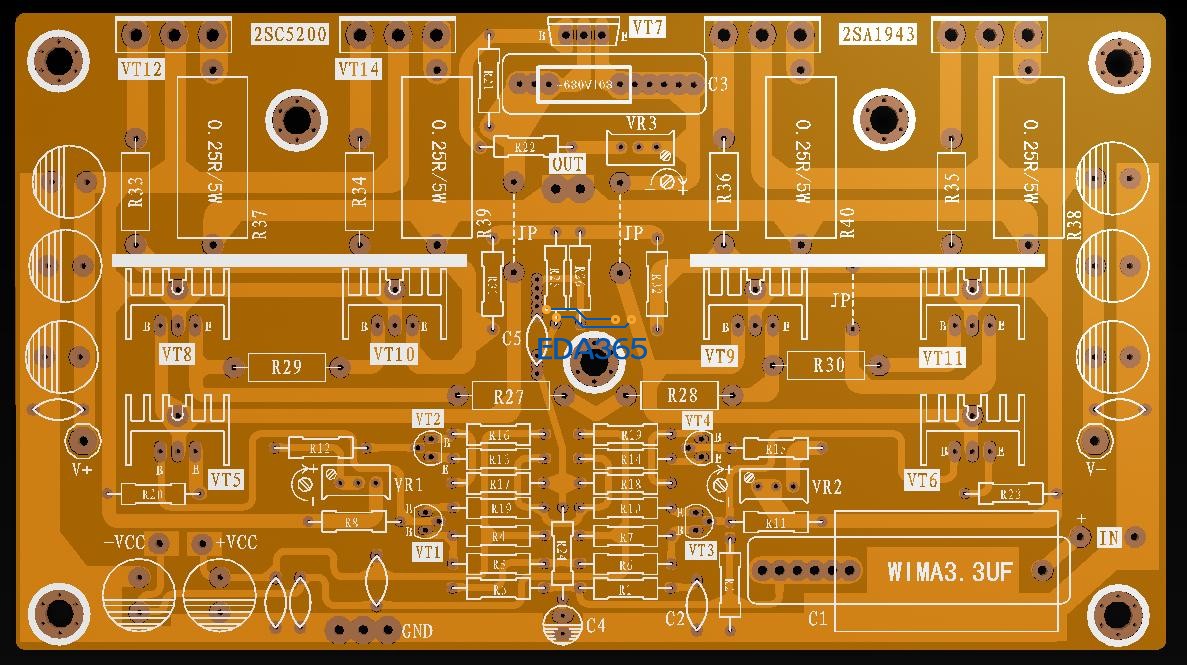

ab类的功放，这么大的功率，这么细的线估计不行啊

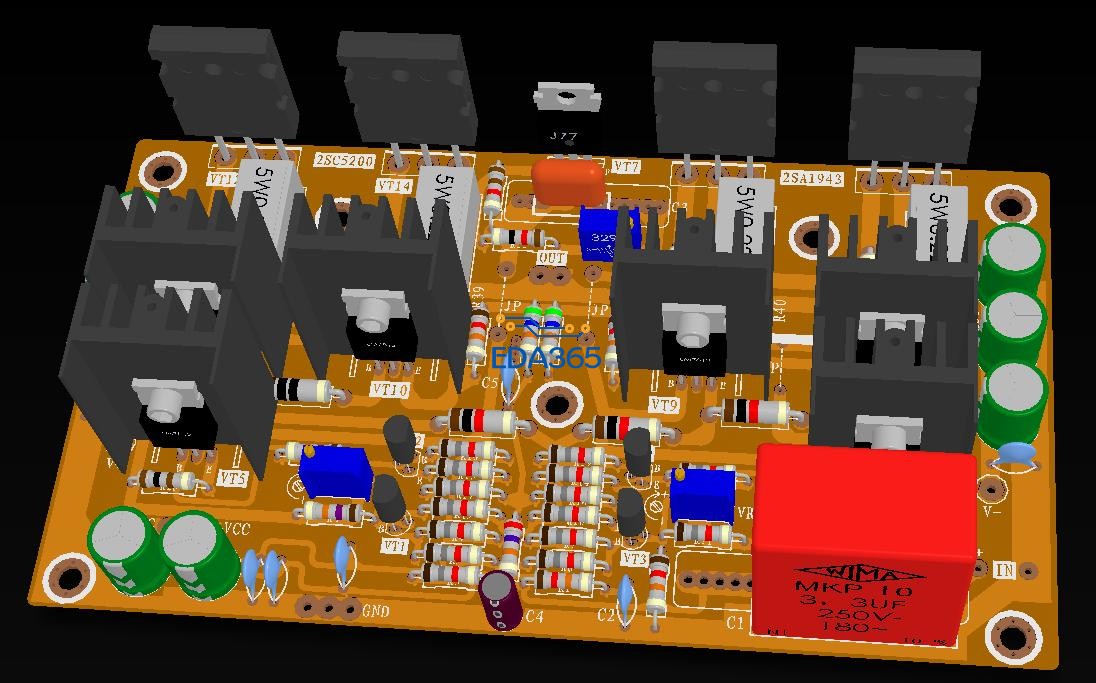

其實3D結構除了在零件高度上跟實際產品模型化更為直觀外，我覺的對於我在解析觀看SI/PI的部份，我覺的也比較容易達到直覺的效果，如果要解釋給別人聽，也比較容易理解

oooo

你pcb发我，我layout给你看，你这太差了ab类分功放不是这样走线的，成本和结构已经走线都差好多，估计是个菜鸟。鉴定完毕
