关于PCB拼版!

时间:10-02 整理:3721RD 点击:
我画好了三个独立的PCB,想把它们合并到一个PCB文件中,再交给厂家生产,请问该如何操作啊?

坐等解答

我汗啊。

AD 里面有此功能的!3个独立的如果不拼成阴阳板,那还可以的!

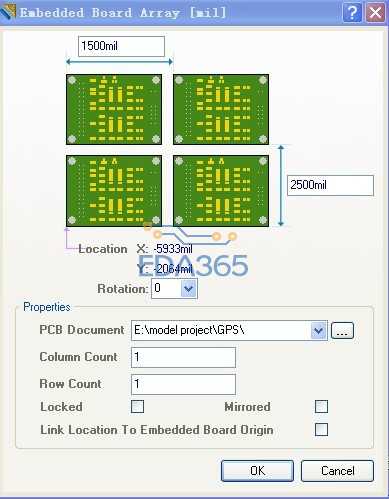

首先建一个新的PCB文件再   照图中将3个独立的板子一一的添加进去。设置好板与板之间的间距。


AD此拼板功能,有很好的保护你的PCB图纸(在拼板移动)。不至于有DRC.

哈哈 非常感谢 终于学到了

学习到了!感谢!

学习了!谢谢!

但是这种方法只能针对两层板,有内层的板子内层会丢失。 我试验过,不知道大家情况是不是一样的?

没试过多层板,不过幸好我的是双面板!

内层板可以的,有回复过的,只是忘记在哪回复的了
找到了,看这里:
ad中,负片在拼板的时候怎么处理?
http://forum.pcbbbs.com/forum.php?mod=viewthread&tid=243568&fromuid=63313
另:通过智能粘贴也可实现拼板。    还有就是在gerber中实现拼板。    各有优缺点,看你自己的能力去选择控制了

我可以帮你用CAM软件拼在一张板上,以节省做板的成本!但前提是你这几个板最好层数一样,板厚一样,表面工艺一样,交货数量最好也一样。

非常感谢,以后有多层板需要拼的我再联系你,哈哈

谢谢,谢谢,您提供的资料真是很丰富啦~~!

学到咯。
