无网络的PCB转化为有网络的

时间:10-02 整理:3721RD 点击:
我这现在一个PCB文件,不过没有网络,如何转化为有网络正常的PCB,根据铜皮连接关系出来的网络表再导回PCB文件得到的板,铜皮没有网络标号,如果让焊盘、过孔、铜皮等具有连拉关系的均有网络标号,也就是成为一个标准的成品PCB,有没有哪位高手有这方面的办法。

net maneger->create nets from polygon
电脑没有装99se,无法给你图.

我也想知啊!以前做的全是手工布线,近来想用自动布线!

可以使用原理圖UPDATED PCB就可加上網絡,不過加之前要保證PCB的名稱和封裝要與原理圖一致,否則PROTEL軟件是無法實現的。

可以使用原理圖UPDATED PCB就可加上網絡,不過加之前要保證PCB的名稱和封裝要與原理圖一致,否則PROTEL軟件是無法實現的。

如果是用AD6的话,执行步骤如下:设计》网表》配置物理网络,待处理完成后点 执行就可以了。

想知道没有原理图会怎样?

想知道没有原理图会怎样?

那只有一个个网络加上去了吧

    Jimmy 能不能上一個圖說明一下呀 或者告訴完整的菜單命令,我怎沒有找到在什麽地方有上面的net maneger->create nets from polygonEDA36

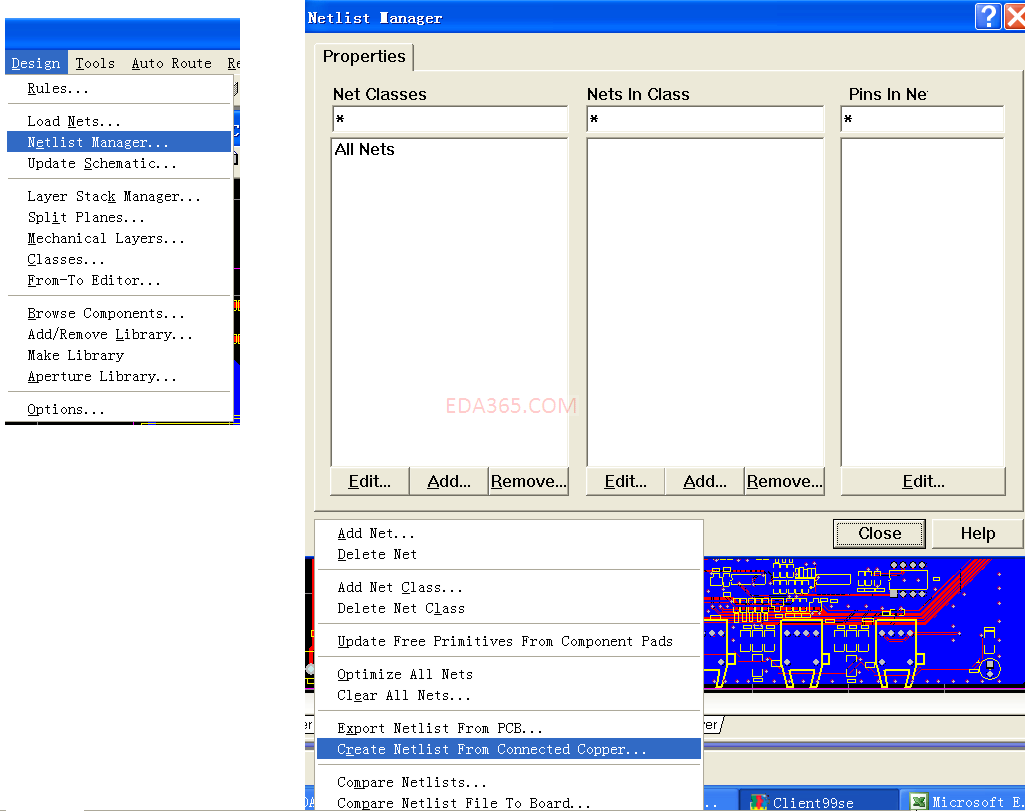

请见上图

感謝JIMMY先生的回覆 謝謝
