铜皮与无网络过孔间距设置

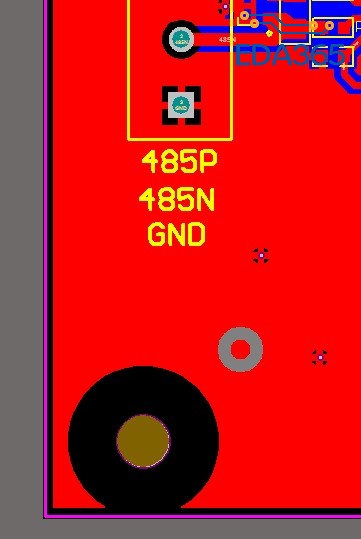

在PCB中有个无网络的过孔，被调用作固定孔，需要挖空周边铜皮；在之前的版本中别人是操作出来了的，但是我试了一下，发现除了isvia，不知道要怎么约束；请教：在无网络无属性的条件下，该如何设置铜间距呢?其他的规则针对他要如何设置呢?

直接画个禁布区

额 禁布区也是个办法 但是我的板上有很多这种点位的话要如何处理呢?而且我在之前的图上并没有看到禁布区，比较好奇他是怎么实现的~

先给这个过孔设一个网络名（当然不能是地的网络了），重新灌铜后，在取消过孔的网络，这也可以达到隔离的目的

可以单独设置一条规则来实现(如附图)。

规则设置
