求助,AD导入PCB时元件焊盘和丝印不在同一面

时间:10-02 整理:3721RD 点击:

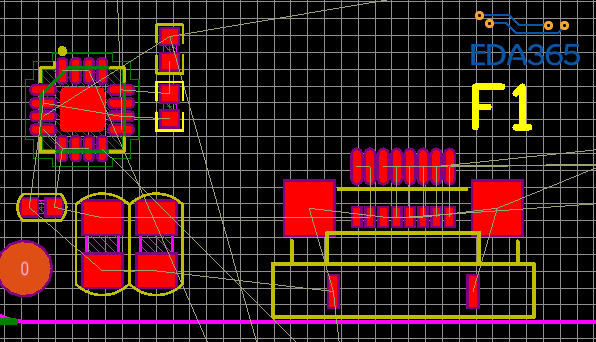

AD导入PCB后,元件的丝印都跑到Bottom Overlay了,库封装丝印在topoverlay,这是什么问题?

正面丝印为白色


如果PCB跟 lib在一个工程下面 你在lib下面 找到反掉的封装 确定 丝印在top overlay之后 update current footprint试试看呢?

删掉,重新导就行了,update也不行
