关于AD15内电层切割问题

时间:10-02 整理:3721RD 点击:

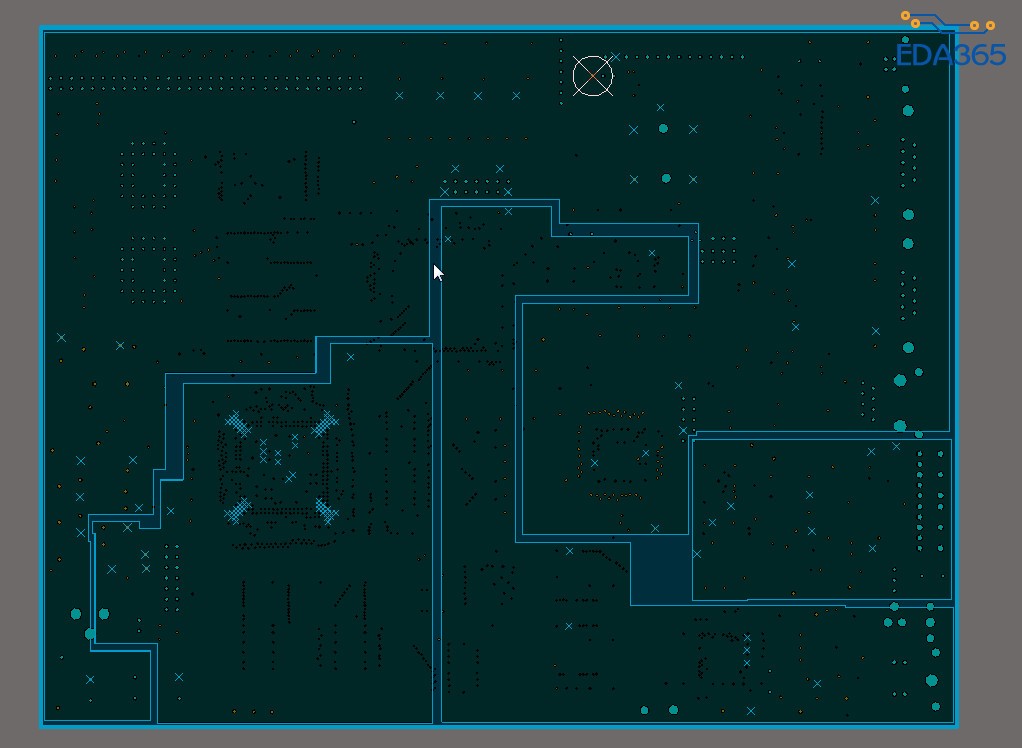

如图,ALTIUM15 内层切割好之后,为什么做GERBER对比的时候这几个网络都会提示OPEN,或者与其他网络短接。然而改成正片之后就不会出现这种问题


没有人碰到这种情况吗?

有碰到,改为正片

gerber中对应的层设置的是负片吗?

正在学习内电层
