protel导出的Gerber为什么对不整齐?

时间:10-02 整理:3721RD 点击:

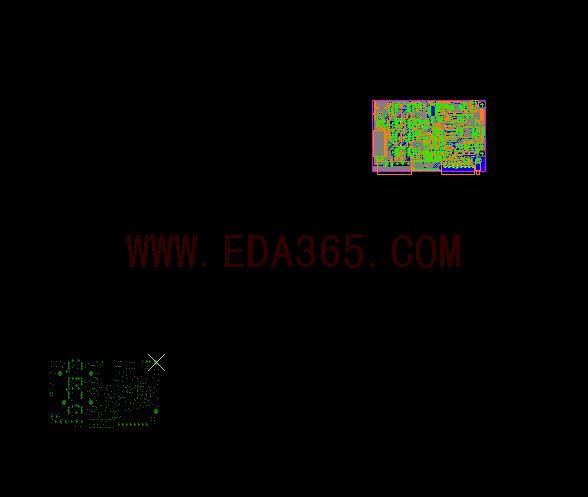

为什么对不整齐?


你的 钻孔层 和其他层的原点设置的不一致

怎么才能搞成一致啊

在这里设置:


用CAM350打开时,需设置为绝对或者是相对坐标,否则会出现钻孔与GERBER不对齐的现象。

非常感谢,我明白了

学习zh

学习了

找不到那个设置啊
是在protel中还是CAM350中啊?
请说仔细点
谢谢
