原理图设置多通道复用模块

时间:10-02 整理:3721RD 点击:

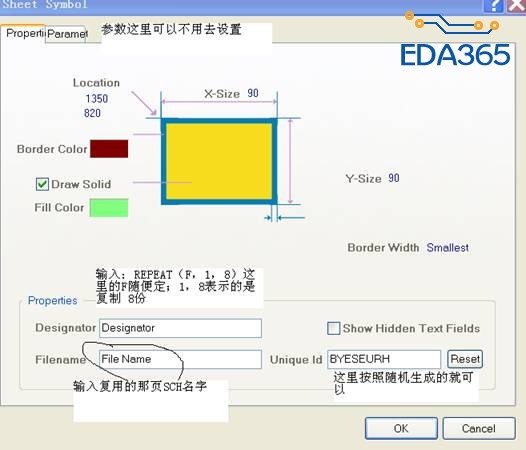

1,在SCH中放置一个SHEETsymbol 。主要是建立一个 父子关系。


file:///C:/DOCUME~1/cad01/LOCALS~1/Temp/msohtml1/01/clip_image002.jpg


file:///C:/DOCUME~1/cad01/LOCALS~1/Temp/msohtml1/01/clip_image004.jpg






如下范例



file:///C:/DOCUME~1/cad01/LOCALS~1/Temp/msohtml1/01/clip_image006.jpg

修正:

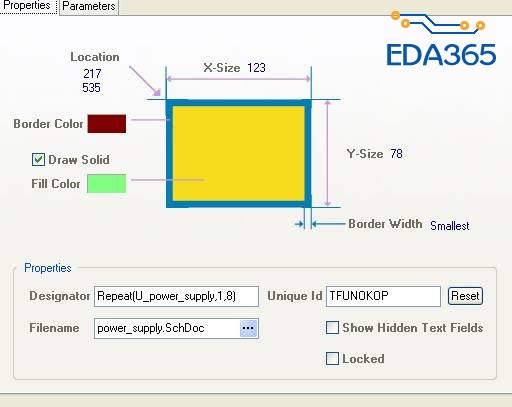

语法格式为:Repeat(图表符,1,?)

e.g.



file:///C:/DOCUME~1/cad01/LOCALS~1/Temp/msohtml1/01/clip_image008.jpg

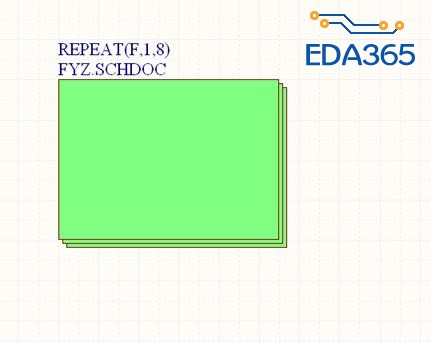

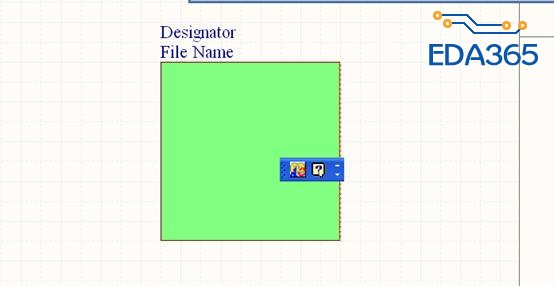

设置好以后就会发现SHEET由之前单一的  变成了重叠的模式了。(前后对比很明显)




file:///C:/DOCUME~1/cad01/LOCALS~1/Temp/msohtml1/01/clip_image010.jpg

注意: 放置的这个SHEET 不要放在复用的那页SCH上。

添加SHEET  ENTRY

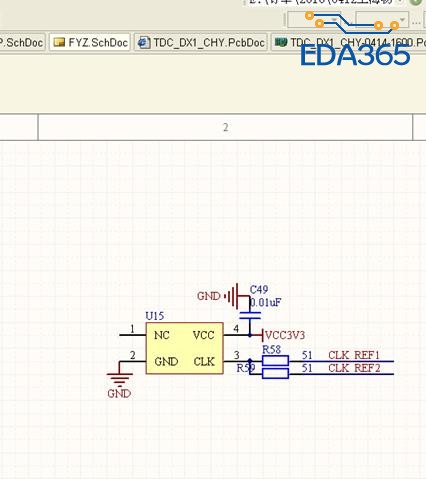

2,新建好复用的SCH 。注意命名跟上面的一致。


file:///C:/DOCUME~1/cad01/LOCALS~1/Temp/msohtml1/01/clip_image013.jpg

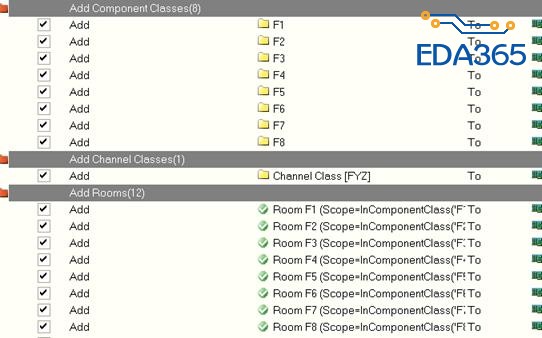

3,更新PCB。注意复用的8部分ROOM 要保留



file:///C:/DOCUME~1/cad01/LOCALS~1/Temp/msohtml1/01/clip_image015.jpg

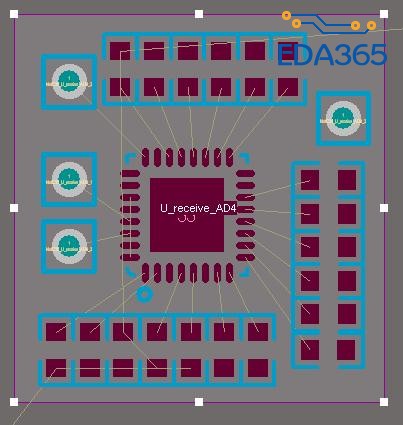

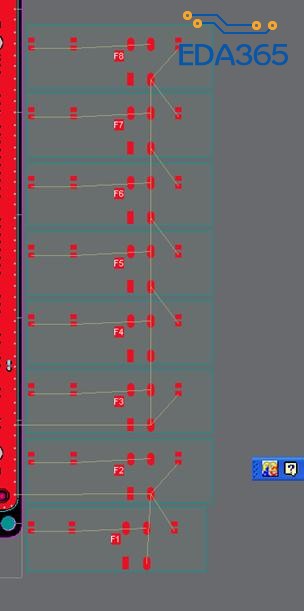

4,生成PCB效果



file:///C:/DOCUME~1/cad01/LOCALS~1/Temp/msohtml1/01/clip_image017.jpg

布局完成后:

1、 选择已经布局布线完成的ROOM


file:///C:/DOCUME~1/cad01/LOCALS~1/Temp/msohtml1/01/clip_image019.jpg

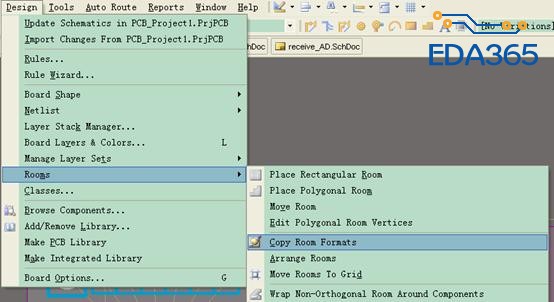

2、 点击菜单


file:///C:/DOCUME~1/cad01/LOCALS~1/Temp/msohtml1/01/clip_image021.jpg

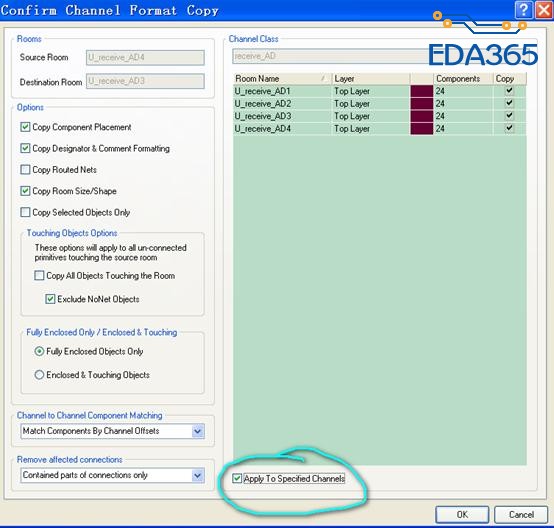

3、 弹出鼠标,将选中的ROOM拖到其他需要复用的ROOM当中,即可弹出


file:///C:/DOCUME~1/cad01/LOCALS~1/Temp/msohtml1/01/clip_image023.jpg

注意此处要勾选
