第一次尝试Gerber反向生成PCB

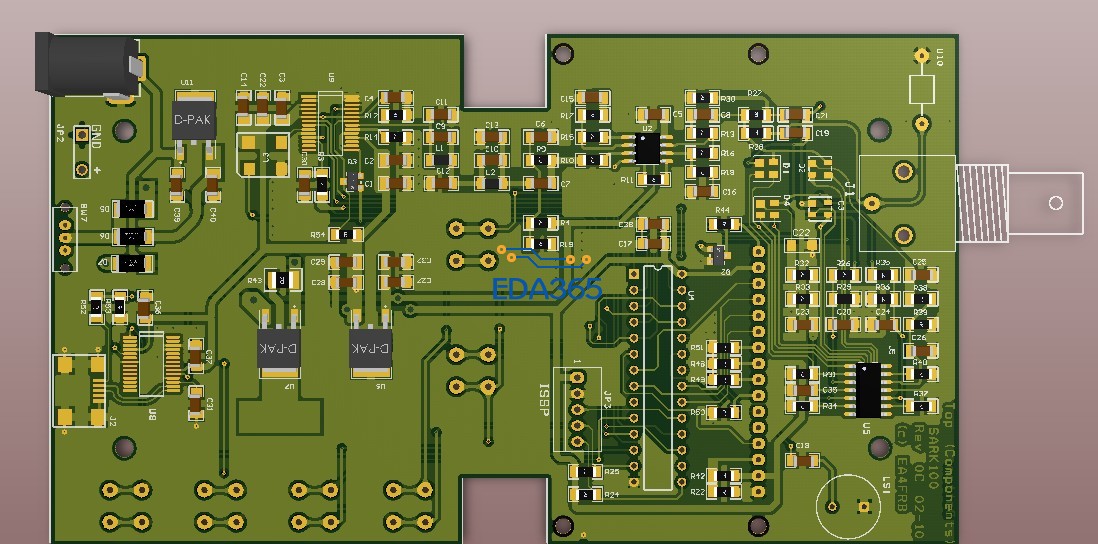

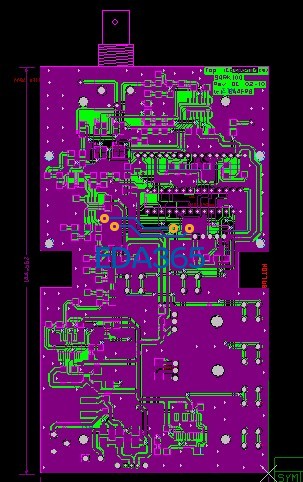

这个东西是国外一位业余无线电爱好者DIY的一款手持测试仪器，人家只给Gerber文件和PDF电路图,拿它来尝试下Gerber转PCB。转换后我对走线做了些修改，工作量实在大....从Gerber输出的PCB，所有铜皮包括元件都已经是被打散了，不再是一个整体，要修改成图一花费了我不少时间。对于这个板子，即使做出实际的板子了我也感觉代价太大

仅作学习用

抄板是这样子的，全是体力活。

可以做的出來，真是佩服啊--------------

LZ 刚开始还有点成就感

无聊就玩玩

根据gerber文件，很容易就能生成PCB，度娘有教程。生成PCB的网络名字都很长，都是未知网络XX。

生成的PCB,如果包含的敷铜太多，AD这个软件跑起来超卡，都转成由走线来填充的，得删掉重新敷铜才行...不知道有什么好办法没?

没玩过这么深，只知道GERBER能反向生成PCB。不好意思，不能帮你解决了

需要重新绘制灌铜了

我是慢慢选，然后删掉,再重新覆铜....不然AD运行起来能卡出翔来...
