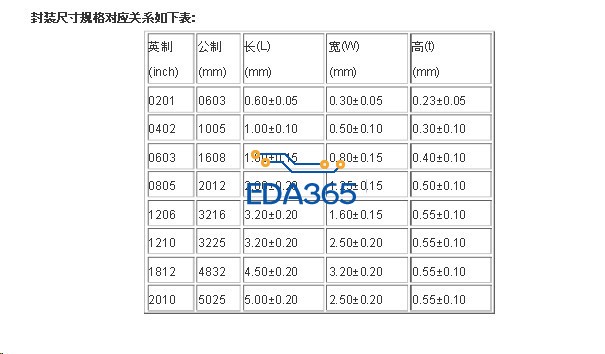

如图所示，比如0603的封装尺寸是多少呢？

如如图，图上的长，宽，高指的是什么的尺寸呢?
百度上总是说封装尺寸，具体到焊盘大小跟焊盘间距是怎么看的?
0603焊盘的大小是1.6mm*0.8mm吗?  焊盘间距又是多少?能从这个表上看出来吗?

上图“长宽高”指的是器件主体大小，无焊盘大小/间距。

谢谢了哈

http://www.eda365.com/thread-88994-1-1.html   去这个网址下载吧 很全的，记得评分哦！

感谢分享，关联帖子：
常用电阻电容封装-很全哦！
http://www.pcbbbs.com/forum.php?mod=viewthread&tid=257120&fromuid=63313
