PCB板边为何要打过孔

时间:10-02 整理:3721RD 点击:

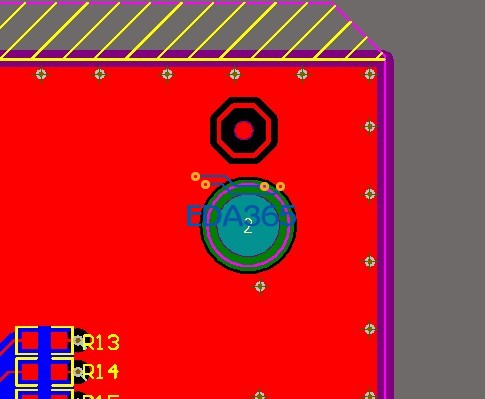

如图是一块八层的PCB板,在板边上有一排过孔将Top层、Bottom层以及内层GND相连起来,这样做是出于什么考虑呢?有什么好处?


屏蔽地孔,内层电源平面内缩60mil,地平面以及表层普通至板边20mil。

考虑GND网络各层对流      还有有屏蔽作用
