Altium Designer 3d 导入solidwork 絲印及缐路方法

时间:10-02 整理:3721RD 点击:

Altium Designer 3d 导入solidwork 絲印及缐路方法
看到大家受到Altium Designer 3d step 格式沒有絲印及缐路的困扰
我來告訴大家怎样导入solidwork 絲印及缐路

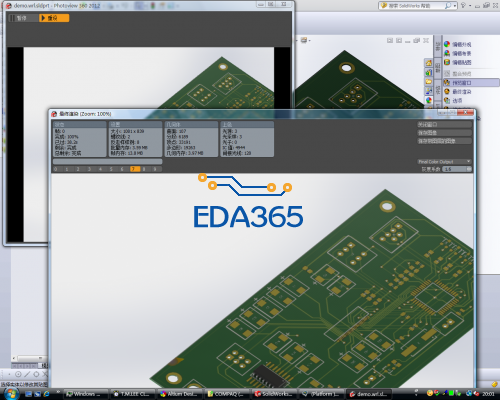

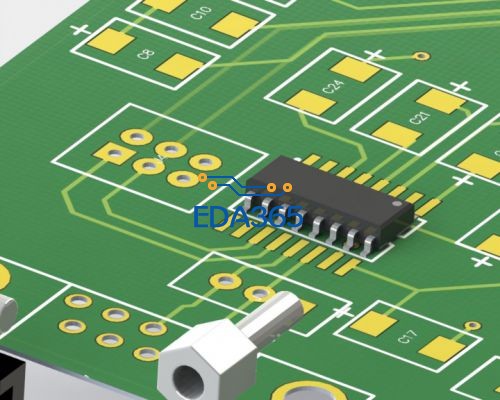

这样大家就可用 solidwork photo360 render 3d 照片

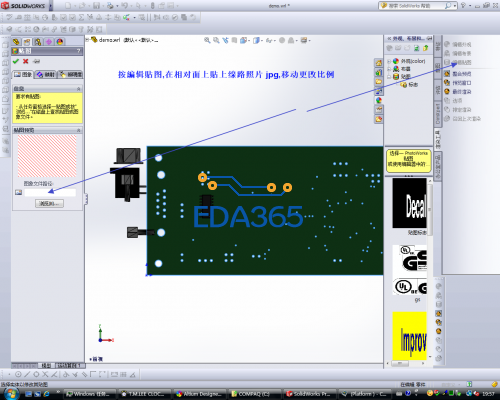

在 ad 3d view 內,版照片面和背面分开保存,关掉不要 layer,保存照片 jpg,step 文件导入 solidwork 后,在相对版面上貼上刚才的照片,更改比例大小,完成

其实想用 photo360 render 3d 照片.还有另外方法跟本不須导入solidwork,等我有空再告訴大家











同样原理,AD step 导入 solidwork 后 export wrl 用 happy3d 轉存 3ds ,导入SketchUp 8 再导入照片 保存 用 happy3d 轉存POV-Ray 就可用POV-Ray
render,也可用其他 render 例如 mexwell vray ............等 render

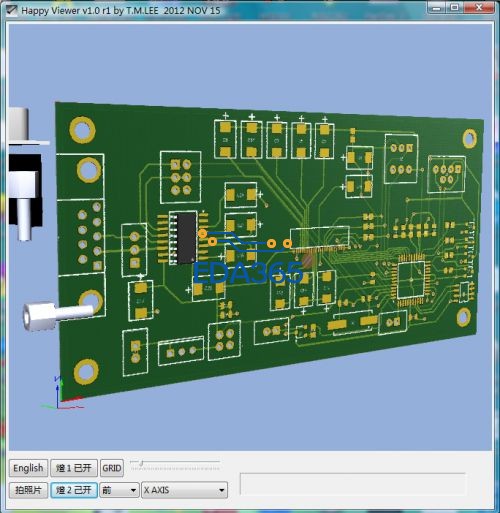

又或者用 happy3d 打包个 exe



学习了

学习学习!

高人!

大兄很久不見你的貼子了

不错啊
