新手求教：PCB连线时如何设置同一网络高亮？

按住ctrl键，然后在你要的网络焊盘上点一下左键即可。

我试了下，，没有高亮啊?我用的是AD10,是不是你自己之前做过什么设置呢?

我试了下，，没有高亮啊?我用的是AD10,是不是你自己之前做过什么设置呢?

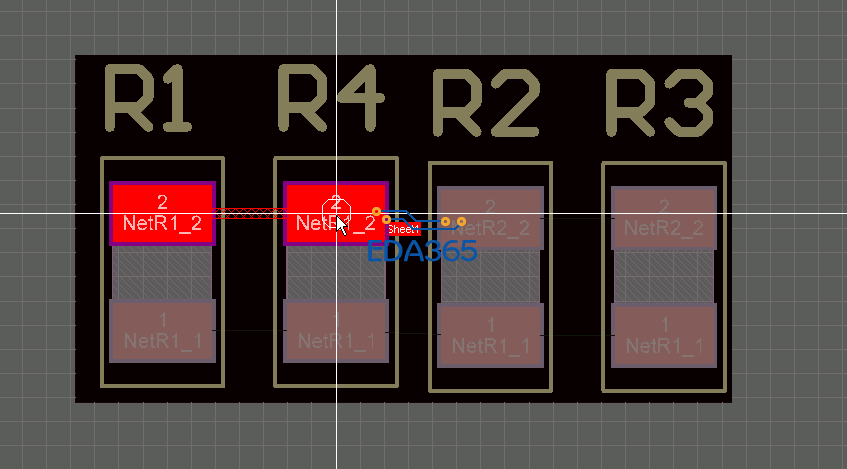

1.按住ctrl，左键点击焊盘、线、过孔即可高亮，键盘上“{ }”可调整亮度。

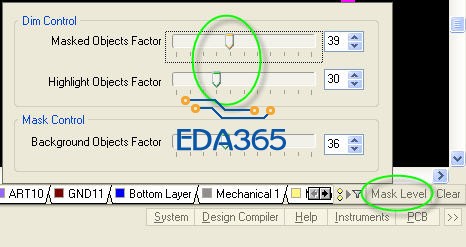

2.如下图命令也可调节亮度.
3.我估计你说的不亮是因为所有网络都“太亮”，试下调整亮度。

亮度太亮了，走线情况下按：{  }，可以改变亮度

走线情况下按：[  ]，可以改变亮度
