贴片7805焊盘
时间：10-02
整理：3721RD
点击：

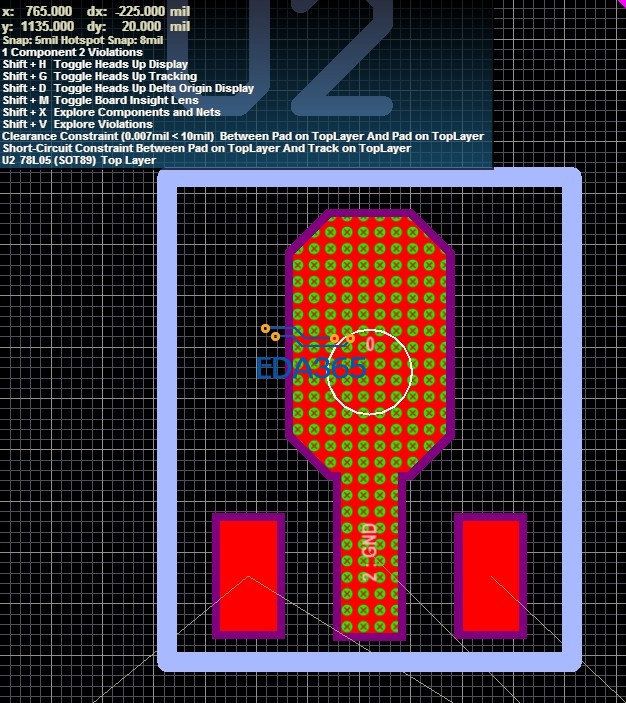

如下 贴片7805的焊盘，在导入PB以后会报错。我发现是由于中间的焊盘和上边的大方块焊盘太近，所以报焊盘距离过近的错误。下边的有网络，是GND，而上边的没有，所以还会报短路。求解决方法。
把器件上面的大焊盘添加GND网络就不报错了。具体操作：把PCB封装解锁，双击大焊盘添加GND网络即可。
他那个封装里面好像不是一个焊盘吧，是一个不规则的FILL。如果是个独立的焊盘就不需要解锁了
按您说的 解决了 多谢！
