pcb板框切割的问题
时间：10-02
整理：3721RD
点击：

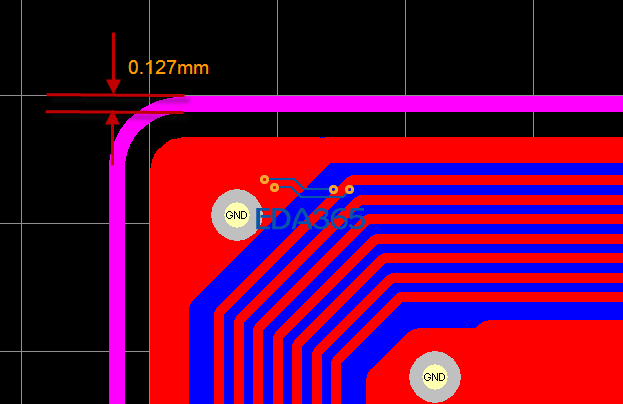

图示是某个电路板，紫色的线是边框线（宽度＝0.127mm），工厂切割的时候是怎么切割外框的?是沿边框线的哪条线切割的?最外边的线、最里面的线、还是边框的中心线?
求赐教
求赐教
板框线的中心线
谢谢
看他们怎么下刀，另外还有一个损耗问题，所以不用管他们怎么切，只要东西出来对就行
最近有个板子，原来的设计中地线距边框有2mm，拿到成品后发现地线距边框不到0.2mm了
一般来说板厂制板的过程中是会存在一些误差的,,,不过肯定不会有你说的这么明显都能有1MM以上的误差了...你可以仔细确认下发给板厂的PCB文件或者gerber数据...如果gerber没有问题可以找板厂进行协商这个误差过大的问题.
好的，谢谢兄台
