AD10求助

左下角应该有个虚线框 删掉就好了

删除ROOM区..........

我怎么没找到啊。

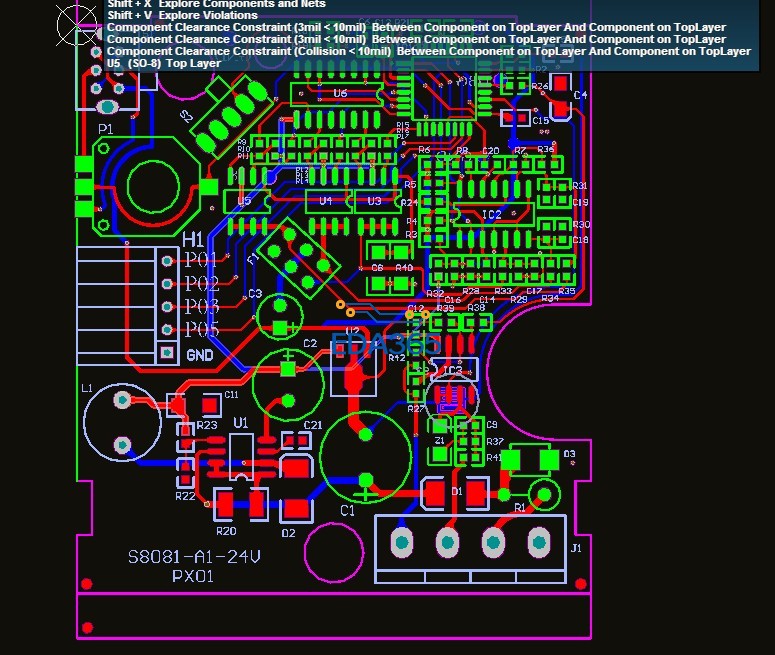

没找到。如果我不用update，直接在PCB里面更改序列号，也是这样，只要已更改一个序列号，那个元件附近就会变绿。如下图，我更改了电容的排列。

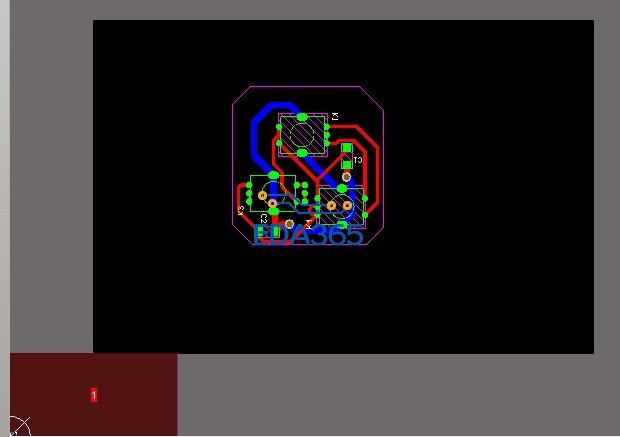

将PCB缩小，你可以看到左下角有一个ROOM框，删掉就可以了，如图。

我在update的时候 没有选择那个ROOM选项，所以应该不会有的啊。

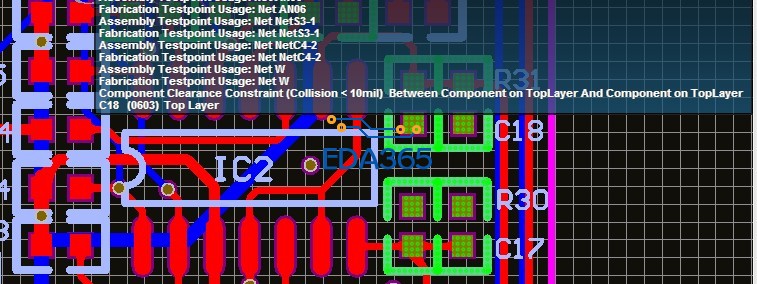

我纳闷的是 为什么我在pcb上修改一下序号 比如C10换成C11，然后就会变绿，鼠标点上去，会有如上图那样的提示。什么距离小于10mil之类的。

器件间距或丝印间距的问题 把规则里限制改小或关掉就行了

就算你不修改编号 DRC时也会报错的，DRC一下就知道是哪些规则报错了

不修改编号，为啥会报错呢。对了，PCB布线完成后，批量DRC都检测 距离，短路什么的。丝印啥的用DRC么?

你的问题应该是你的器件布局太近已经违反规则了只是没报错，你做了修改编号的操作后才报错；器件太近会干涉 丝印压到焊盘或太近会看不到 也需要DRC啊！

在我修改之前为什么是正常呢?我只是小小修改了下编号。然后被修改这个元件和附近的就报错了。我已经把在线DRC关了，但是还是绿的?

在我修改之前为什么是正常呢?我只是小小修改了下编号。然后被修改这个元件和附近的就报错了。我已经把在线DRC关了，但是还是绿的?

软件的BUG吧！你不修改就挪下丝印什么的应该也会报错吧
