覆铜怪现象

你在keep-out 层画了一些东西，如果不用，把它去掉就可以了。

一直对AD10都不怎么放心……

LZ说的是那两个圆孔那里不正常吧?
这个确实是不正常现象，试着修改一下覆铜的属性试试，比方说改下覆铜的线宽，重新覆铜看看

两个圆孔的属性看一下，起始角度是0，终止角度是360

你们所说的AD是 个什么软件呢?

AD就是Altium designer公司的一款PCB Layout软件...

请问AD10是个什么软件呢?

是Protel 99 SE么?还是PADS2007

AD是99se的升级版...AD10就是现在AD的最新版本...PADS是PADS..和AD完全是两个软件...

这个我遇到过。是那个KEEPOUT里边的那个圆没有闭合好引起的。你再把KEEPOUT的那个圆COPY出来，旋一个角度再放到与原来的圆重合。再铺就OK。百试百灵。

感觉你的keepout层画的很糟糕，最好在cad中画出来导入，但是注意比例会有误差的

小编有没有AD的教程啊！我要一份！十分感谢！

    非常感谢chensi007的指点。经检查发现两个从CAD导入的圆弧没有闭合。使之闭合后覆铜，一切正常。

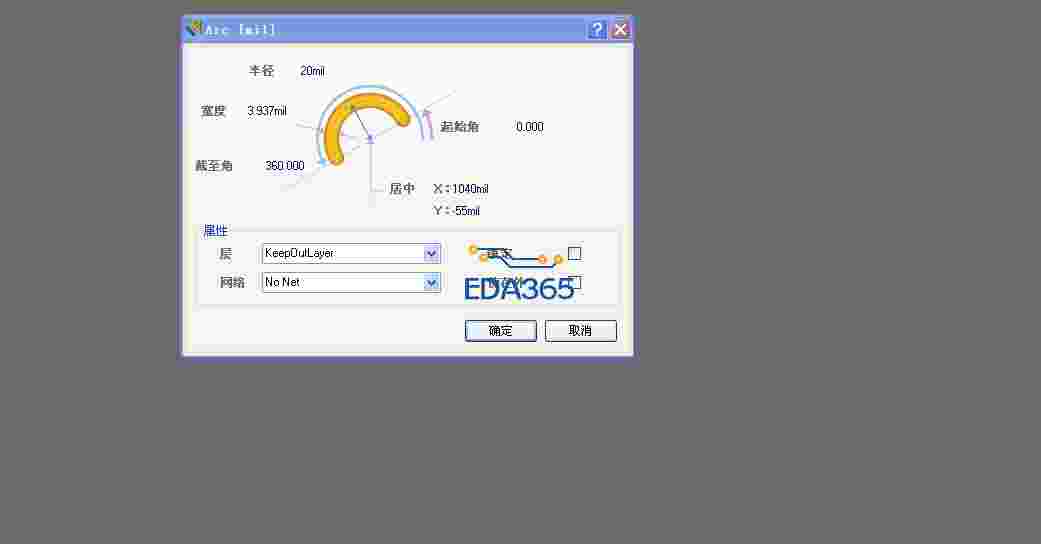

闭合的圆弧

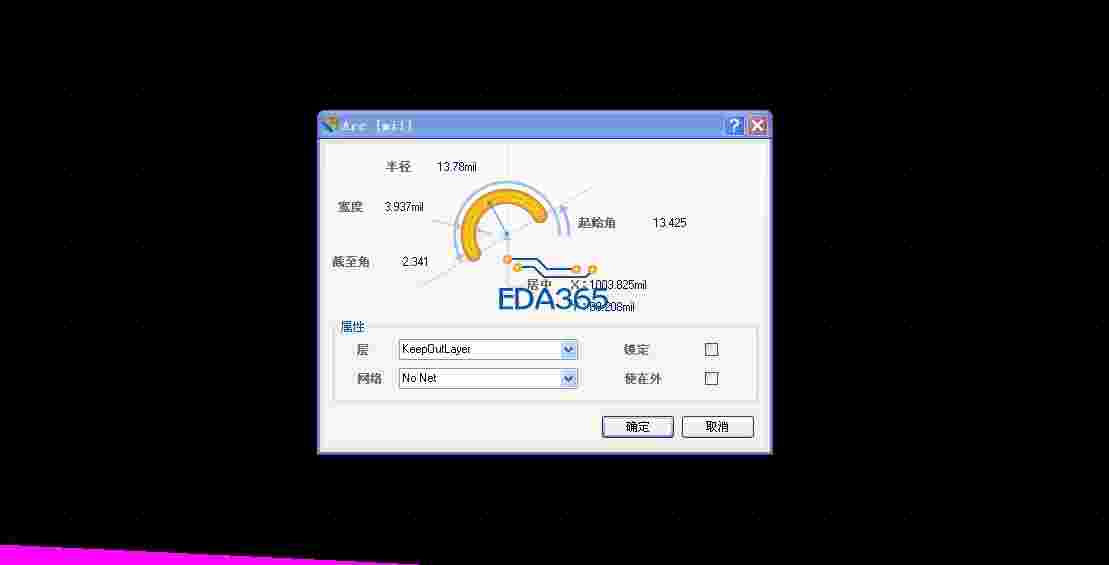

未闭合的圆弧
