protel如何画圆形PCB板敷铜

时间:10-02 整理:3721RD 点击:
方形多边形画敷铜比较容易,就是画不出圆形板,请朋友们给个方法,谢谢!

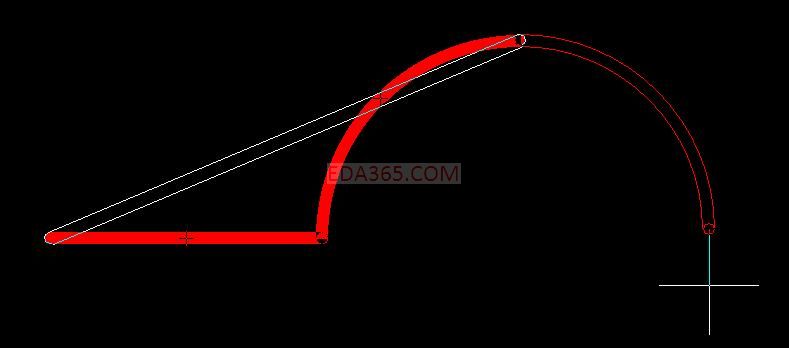

敷铜过程中按shift+空格就可以,直到切换出弧线,4个90度的弧线就是圆了
要是觉得半径,角度不好控制,就先用过孔什么的定好位,利用protel的捕捉功能就能精确的画出圆形了。
话说protel的自由还真是无人能及呀!


加载中...

楼上说方法不错

高手又学会一招

顶起来

二楼最可行

学习了

谢谢

好!

直接输入参数最精确

    在圆型板框外用禁止布线层画一方框就可以正常敷铜,完后去掉方框。

顶起来

我原来一点点布的
