AD里面如何导入EXCEL生成原理图库

在SchList弹出栏（如果没有的话，在右下角的SCH里）可以直接复制进去。

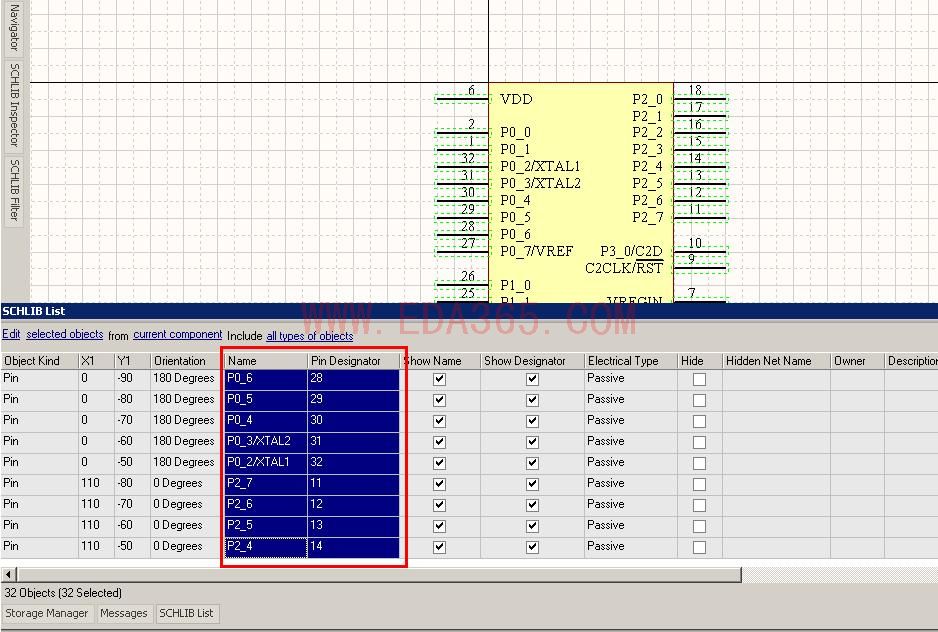

看下图。

是不是只有AD SUMMER 09 才可以阿  我用的AD winter 09 好象导不进去阿

[img][img][/img][/img]

Designator        -5        5        0 Degrees        *        8388608        [Font]        Left        Bottom        False        True
Parameter        -5        -15        0 Degrees        *        8388608        [Font]        Left        Bottom        False        True
我怎么是这样的 阿 接着 怎么导进取呢

又学一招

好，这功能不错，就是不知道能不能像orcad那样直接生成，这里还得先添加引脚！

List Panel 左上角切換為Edit模式
右鍵指令Smart Grid Insert就可以達到直接生成引腳並且賦予值
