聽說Altum 可以將PDF轉化成PCB, 是真的ㄇ？

請問有使用Altum cad的網友, 聽說Altum 可以將PDF轉化成PCB, 是真的ㄇ?

谁说的，怎么转化，估计很难实现的，好像没有这个功能的。

没听过这功能，那也太强大了点吧

pdf转PCB倒是没听说过！AD有那么强大?不可能吧?不过gerber反向生成PCB倒听说过

Oh，my god！ altium designer什么时候有了能够看图说话的功能了?

以目前的技術應該是很難！

没听说过

应该不可能吧

第一次听说，这也能实现那软件太强大了……

不可能吧，哪有那么智能?

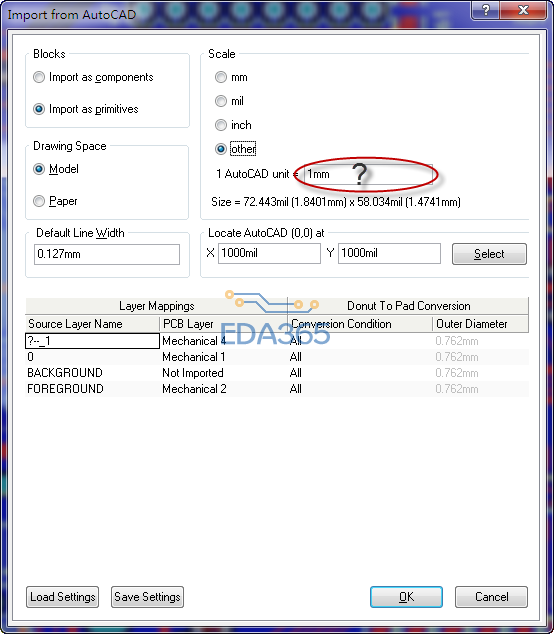

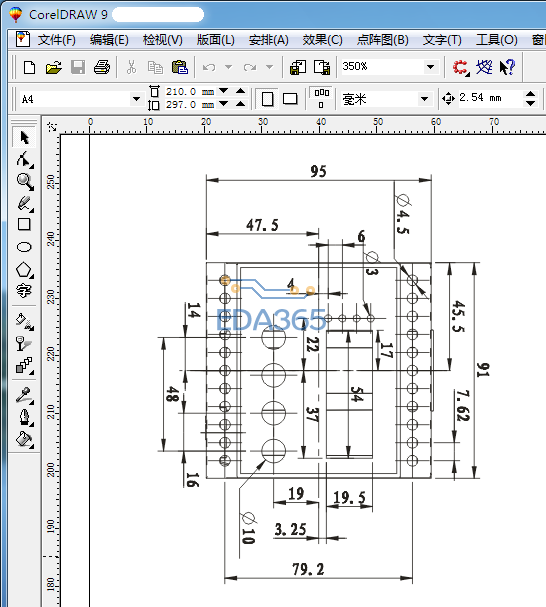

有些东西是可以的,比如下载的壳体PDF ,先将PDF输出PS文件,之后导入coreldraw,输出DXF就可以弄到Altium里了.

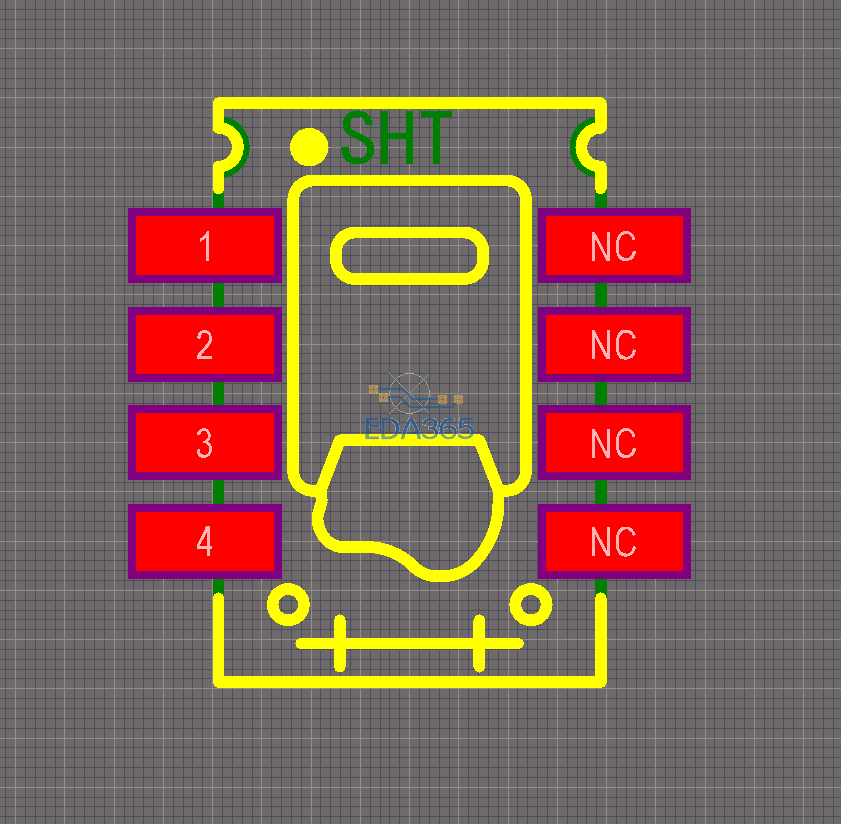

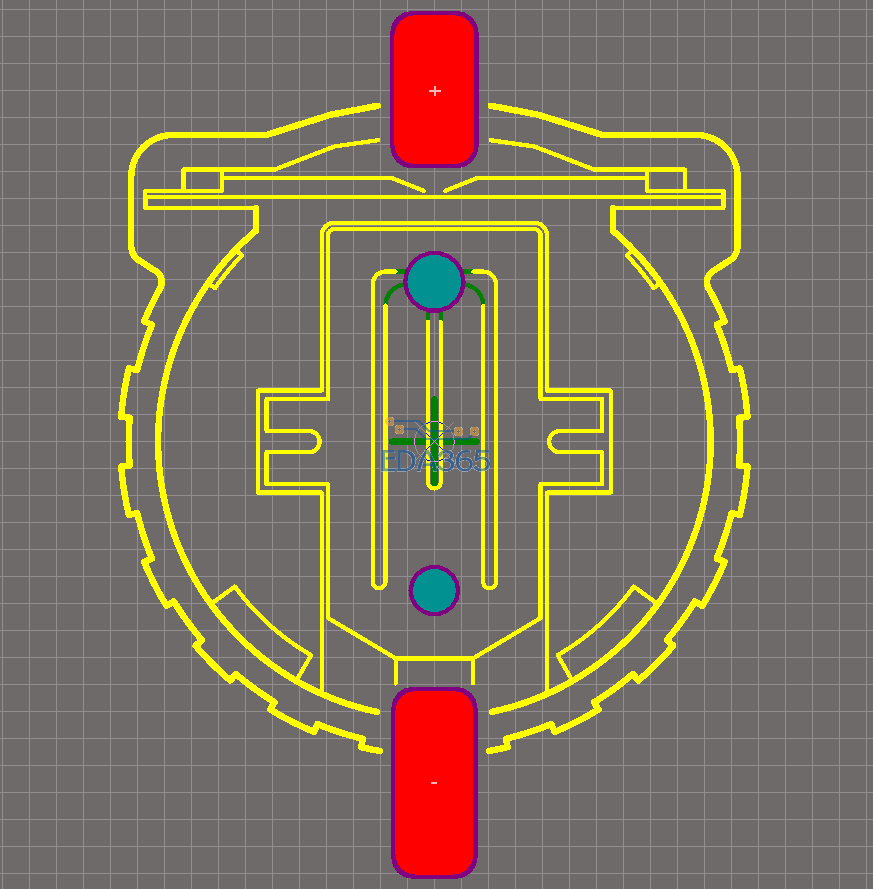

或者某些封装不是很好画,你也可以这么干,至于PCB,只要PDF能够分层也是可以的.经过这几次步骤导出的可能不是等比例关系,不过也没关系,你先1:1的导入到Altium中,之后你肯定能找出你确切的某段确切的尺寸,如DIP间距就是2.54的.你很容易算出导入的系数.

没错,PDF中的信息是矢量图就可以.

没有这个功能吧?
