关于网络表的一些问题，求教

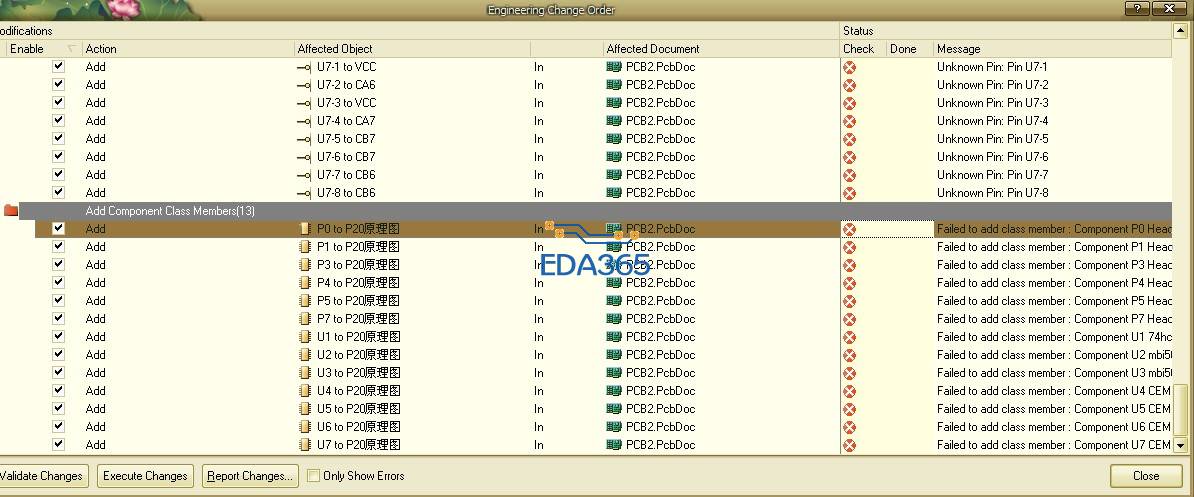

如图所示，不知道为什么，元件加载成功了，但是元件的网络好像没有加载上去，试了很多方法都不行

但是感觉元理图里又是对的。封装也没问题。问过别人，好像PROTEL里才需要网络表，AD里好像已经模糊
那个概念了。但不知道这是什么原因，求教

问题问得不太明白，无论是网表，还是原理图都是可以正加载PCB中，前提条件是：
1、SCH或网表中器件的PIN名与封装名，必须与库文件中的一致。
2、库文件，必须已经加载到工程PROJECTS下面。
仔细检查以上要求。

你先看看原理图库的管脚序号是否正确，再看看PCB库的是否和原理图封装对应上...

小编你AD的 皮 肤啥弄上去的啊，呵呵

那个应该是WINDOWS系统的主题吧  跟AD貌似木关系的
