请教：PROTEL DXP中，布局后出现的违规如图,什么原因？

时间：10-02 整理：3721RD 点击：

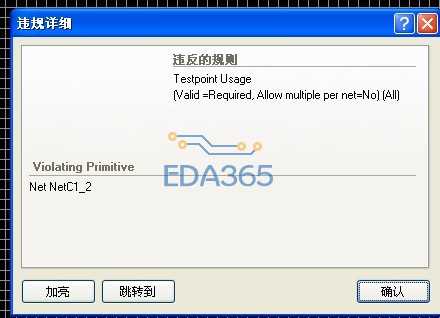

请教：PROTEL DXP中，原理图和网络表设计好后，加载到PCB文件，布局后出现的违规如图

出错的原因是什么意思呢?
