图中的情况怎么设置才好呢?

时间:10-02 整理:3721RD 点击:
图中的情况怎么设置才好呢?


问题可以说得具体一点吗?

不知想要设什么,具体点?

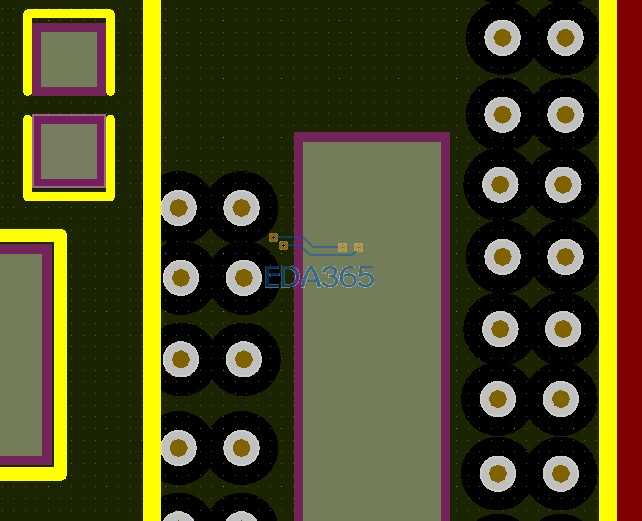

内层(负片)的过孔间有孤铜,请问怎么去除?

双击铜皮属性,有去掉残铜的选项。

这里是负片,不是正片。双击后只出现选择网络名称。

建议把层敷铜的安全间距拉大,不让铜敷进去就可以了!

这个方法不好。应该有设置的,就是不知道而已。一起加油找出来

顶起来!怎么没有人知道怎么设置呢?

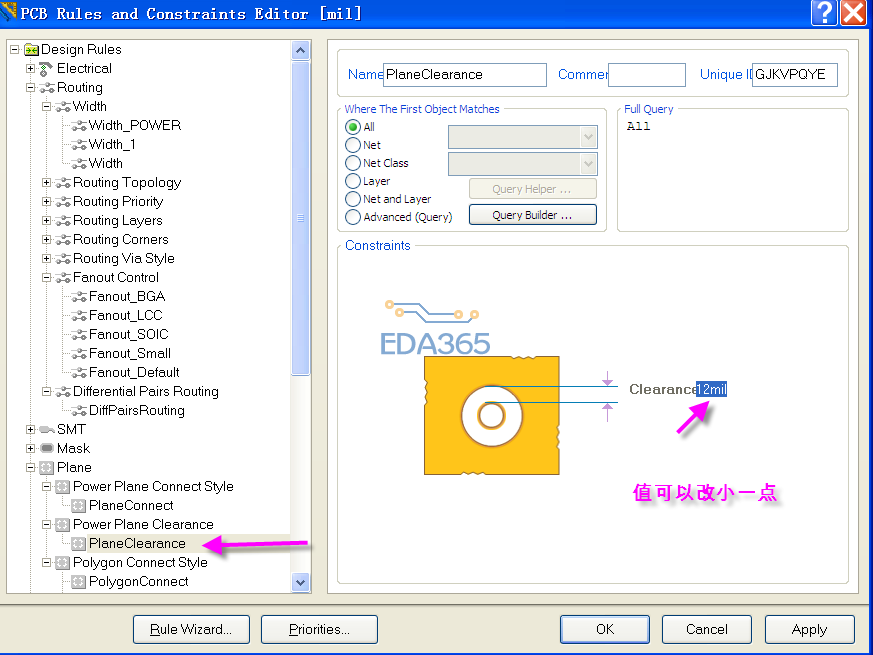

今天特别忙,看图:

谢谢Jimmy大侠。看来以后打孔还是远一点好。

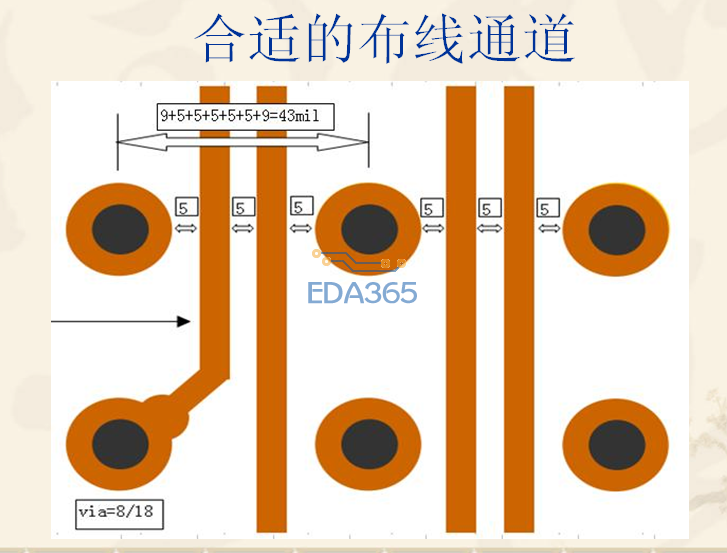

补图:

学习了,很灵活的方法
