altium designer在画pcb时怎么隐藏字符串

时间:10-02 整理:3721RD 点击:
我画PCB板时想先把字符串(标注)先隐藏,等画好板后在显示出来,怎么实现,请教高手

先顶一下自己

很简单,AD有一个功能,就是,过滤选择。
这里有很多东西可以研究,你慢慢体会吧。

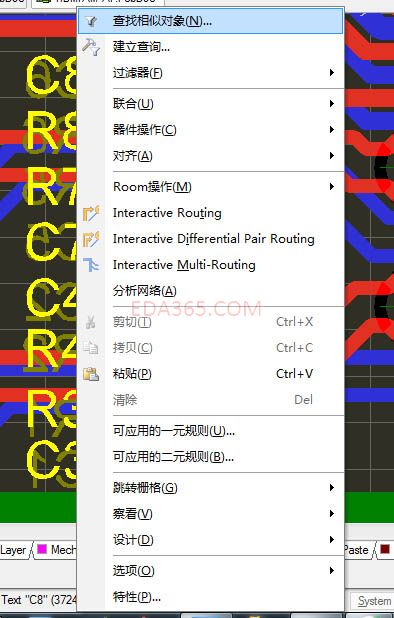

1、右击字符串:

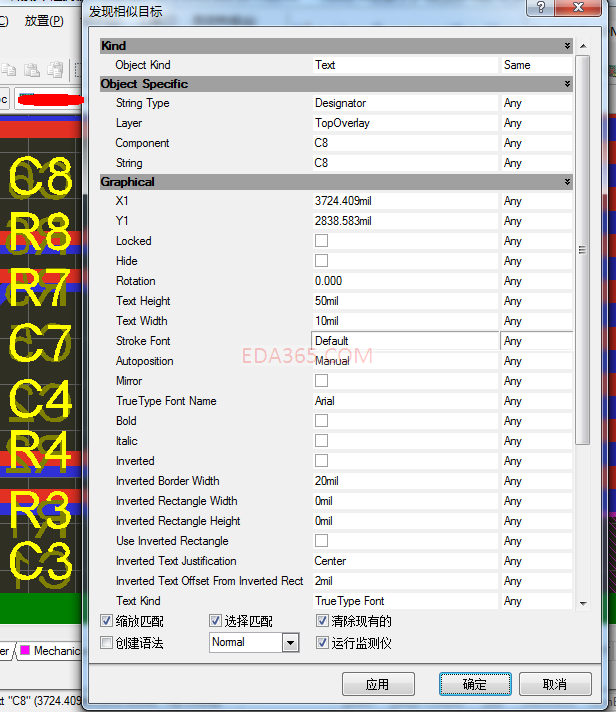

2、过滤器选择界面:

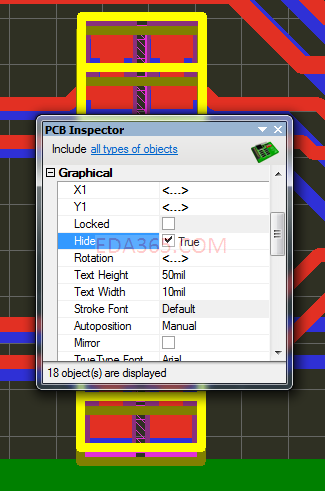

3、效果:


要把隐藏的字符串显现出来,我的办法稍微有点笨,就是:
1、先双击其中一个元件,让他的字符串显示出来
2、使用“查找相似对象”功能,同上面一样。

如果,你希望整个顶层丝印层或底层丝印层不显示,那就更简单了,
按“L”,在出现的对话框里,将顶层丝印层或底层丝印层后对应的勾去掉。

同意3楼的做法,你的方法连元件的边框都没了。

同意3楼的做法

学习了哦。

在TP  里面把 STRING 关掉 这样 你器件的实体框还保留了 避免器件太近

如图示:


谢谢大家,受教了

为什么我用3L的做法不行?用下面的方法却行。

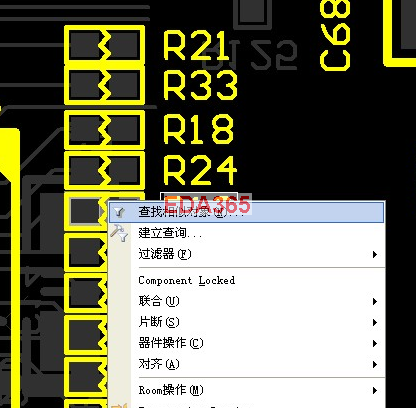

1、如图1所示,选中元件体右键查找相似对象。

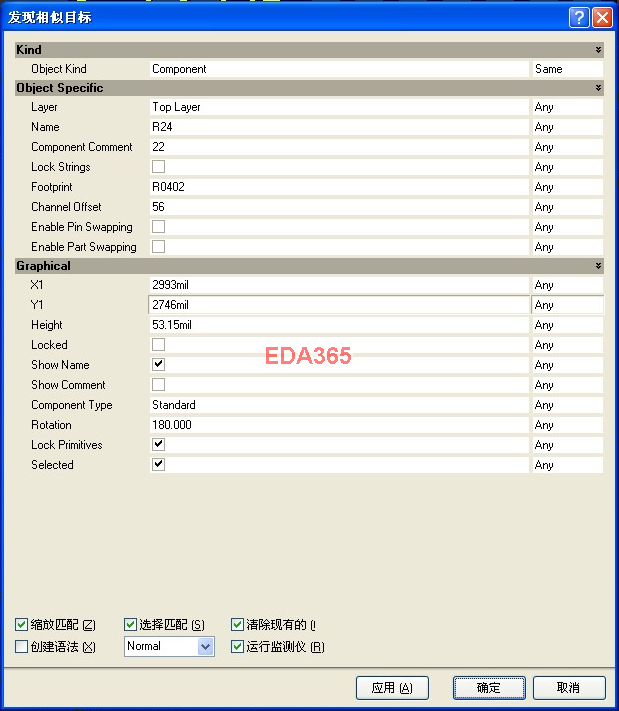

2、谈出图2,确定。

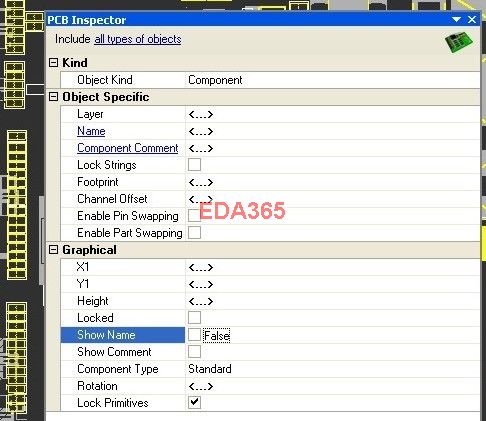

3、谈出图3,选中show name与否就可以关闭打开元件标号。
