有没有过孔大小和电流的关系

时间:10-02 整理:3721RD 点击:
各方高手有没有过孔大小与电流大小关系的资料啊
我刚做了1000片板子,忽然发现我有一个过孔8和16的过电流居然达到了0.87A,吓死我了
咋办啊
God bless!

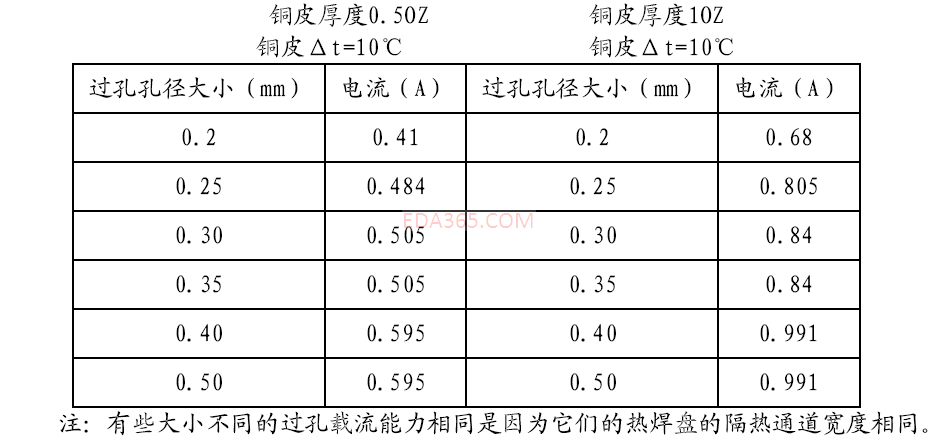

如图所示:


加载中...

和我以前接受到的概念不一样,10mil的孔20mil的pad对应20mil的线过0.5A电流,20mil的孔40mil的焊盘对应40mil的线过1A电流,0.5oz。上网查了一下,很多都不相同,当然应该选择比较保守的方式。感觉小编比我保守多了,可惜习惯了,又比较好记,所以决定继续下去@~@
