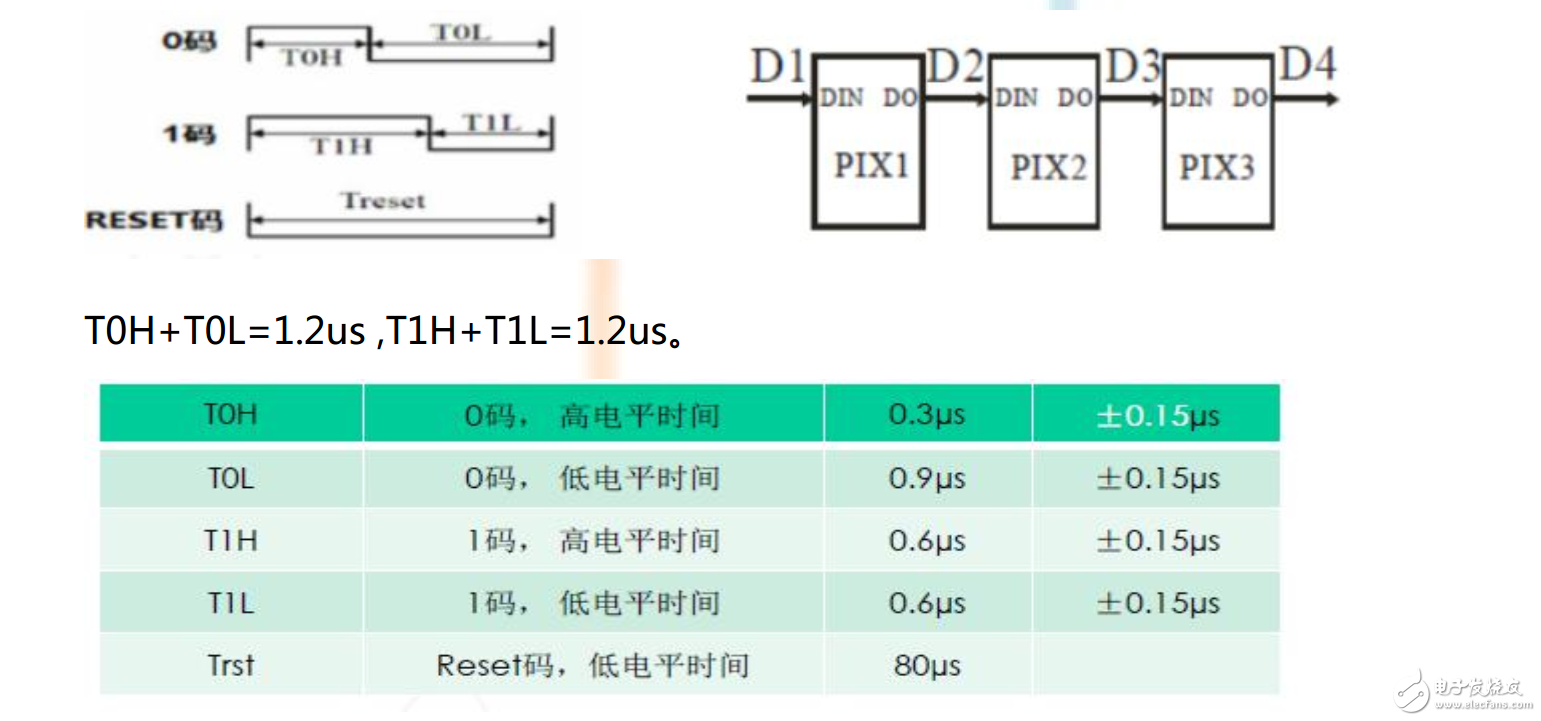

这个图时序要怎么写？

STM8S怎么延时纳秒啊?我用空操作时间也不准?
16MHZ,一个空指令为62.5ns，300ns大概5个，600ns大概10个，900ns大概15个
void send_data(u8 dat)
{
for(i=0;i<8;i++)
{
    if(dat & 0x80)
        {
            set_PC1;
            nop(); nop(); nop(); nop(); nop(); nop(); nop(); nop(); nop(); nop();
            clr_PC1;
            nop(); nop(); nop(); nop(); nop(); nop(); nop(); nop(); nop(); nop();
        }
    else
    {
            set_PC1;
            nop(); nop(); nop(); nop(); nop();
            clr_PC1;
            nop(); nop(); nop(); nop(); nop(); nop(); nop(); nop(); nop(); nop();nop(); nop(); nop(); nop(); nop();
    }
    dat<<=1;
}
}
这样写用示波器看时序都乱了，怎么回事?

最好能上示波器的波形图
