ADC 模拟量输入接口测试

最近天天加班起早摸黑，发帖有点晚。这贴主要测试一下模拟量的输入输出：
首先还是找到官方的例子，毕竟刚入门代码还是官方的好，直接复制到自己的工程，
本例子不会用到手机APP，主要使用串口助手来显示模拟量的数据输出输入情况。
下面简单介绍一下代码：

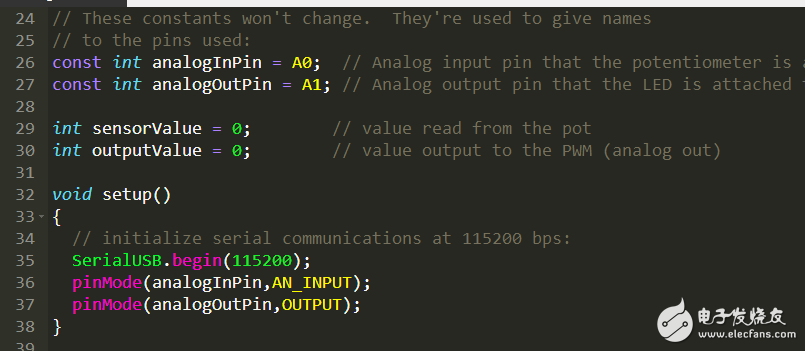

首先定义两个端口A0，A1  然后定义两个变量用来存储输入，输出数据，
下面一行进入初始化函数，初始化虚拟串口，端口分别设置为一个输入一个输出。

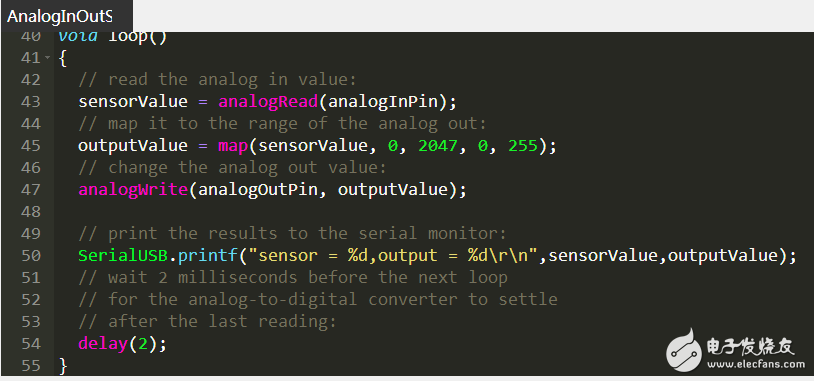

最后进入主函数：读取模拟量输入值人放入变量，将输入变量进行数据转换放入输出变量，
然后将输出变量在对应端口输出，最后串口打印输出输入及输出变量的值。
本次任务主要是读取电位器的模拟量值然后将对应的PWM值输出到对应的接口上实现模拟量的输出。
代码以上直接下载到板子里然后连接硬件，将电位器的三个引脚分别引出，中心点连接到A0脚另外两端分别连接到3.3V和GND，然后将LED的正极连接到A1负极连接到GND，连接好电路后就可以通电测试了。

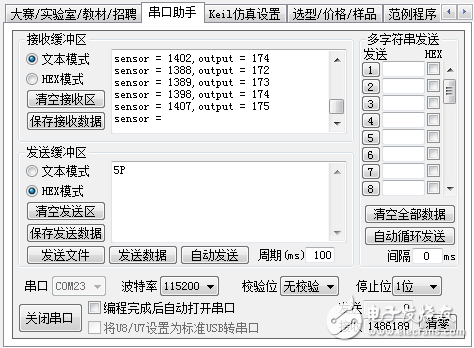

用手轻轻拧动电位器可发现LED发生微弱的亮度变化，输出电路过于简单模拟量输出的效果不是很好，后期有待完善，然后可以看到串口助手不停的打印输出输入及输出数据。

好了以上就是模拟量输入及输出的简单实验，不足之处还请各位高手多多指教~
