这个题目是刚刚结束的2012年吉林省大学生电子设计竞赛的题目之一,本人负责电路板的焊接。
先将题目要求说明一下:
一、任务
设计并制作人体生物信息检测仪,人体生物信息包括脉搏和体表温度。
二、要求
1、基本要求
(1)设计制作脉搏和温度探测装置,测量并显示每分钟脉搏次数和体表温度,脉搏次数测量误差≤±3次,体表温度测量误差≤±0.5℃。以医学仪器产品同时测量值为对照。
(2)具有语音播报功能。
(3)能在探头达到合适测试部位时,自动启动测量,1分钟完成测量后10秒钟自动待机,直至撤离探头并再次达到测试部位时自动启动下一次测量。
(4)检测仪必须采用电池供电,并应留有电池供电电流测试点,以便评测时测量功耗,且尽量降低待机电流与工作电流。
2、发挥部分
(1)可预置脉搏次数和体温上下告警门限,超限告警。
(2)检测仪具有脉搏次数和体温测量数据回放功能。记录数据时应包括其测量的时间。
(3)探头和信号调理电路之间具有无线传输功能。
(4)其它。

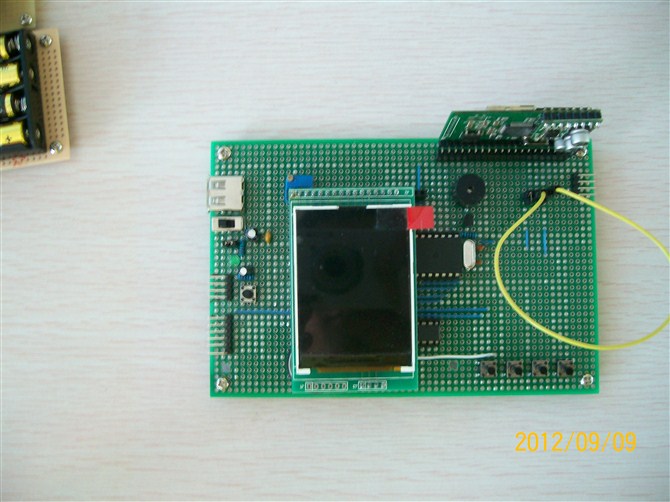

顶视图
彩屏液晶用来显示。

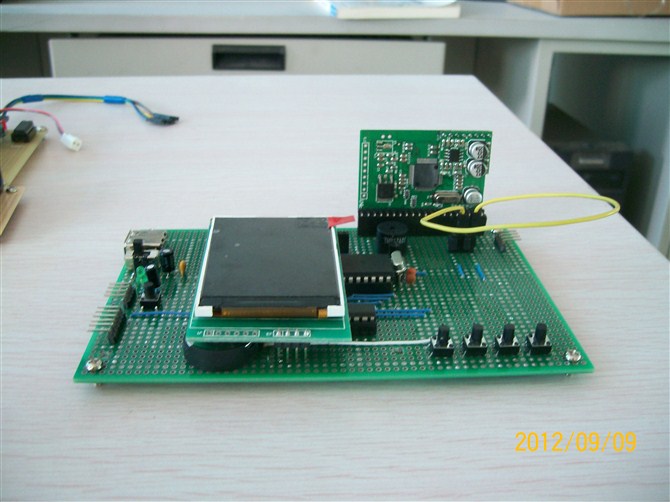

前视图
树立安置的就是语音MP3模块。
后视图
语音信息存储在SD卡当中。

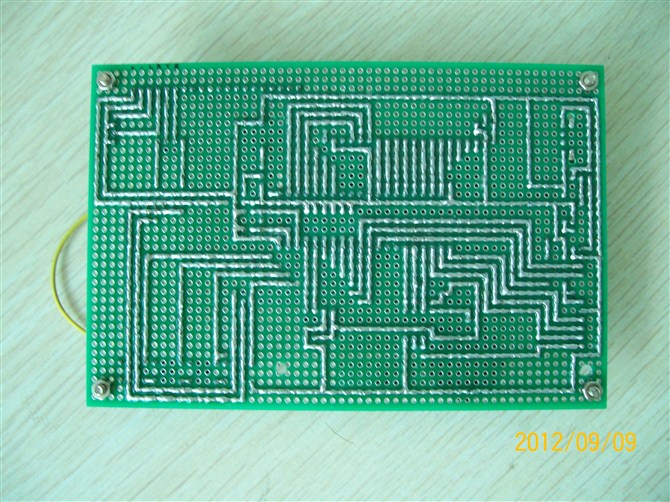

底层图
本人号称“鬼斧神工”,最擅长精准布线,“匠人营国,诚者铸剑”
脉搏采集模块顶层图
红外对管采集,1000倍运放,再加有源低通滤波。
脉搏采集模块底层图
模拟电路,对布线的要求就更高了。“鬼斧神工”我又来了。
电池稳压模块顶层图
4节AAA电池6V左右,加上一个低压差的LM2940,能够稳压到5V,几乎不产热。

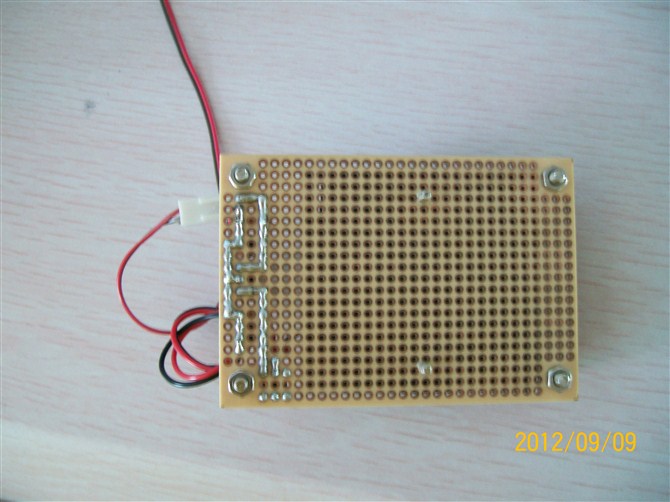

电池稳压模块底层图
布线很简单。
此外,该作品还有两个喇叭,用来语音播报。没有拍摄照片。
希望大家拍砖。
有问题请联系QQ:1097633230
自己先顶一下。
谢谢啦
