实验板设计原理图

时间:10-02 整理:3721RD 点击:
因在校做实验要用,所以老师让我自己画板,我们用的是单面板,用不干胶纸的衬底去热转印原理图,然后化学腐蚀。

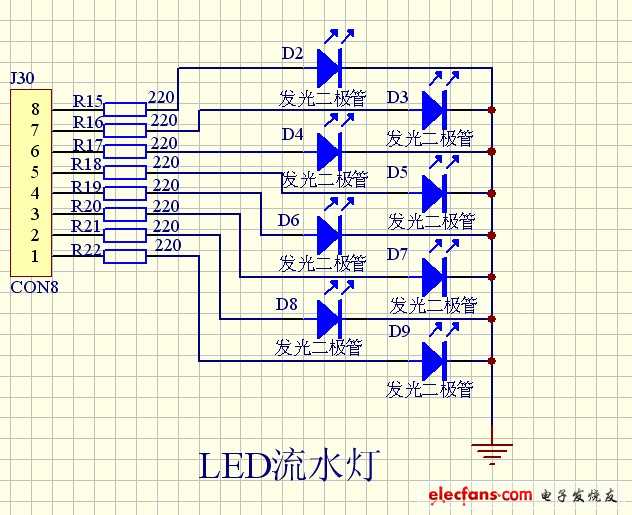

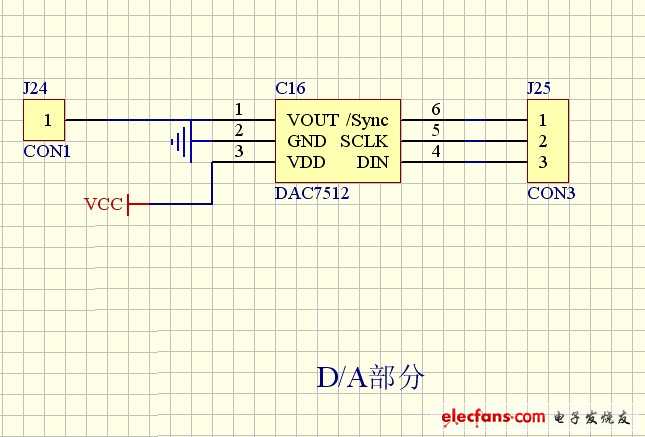

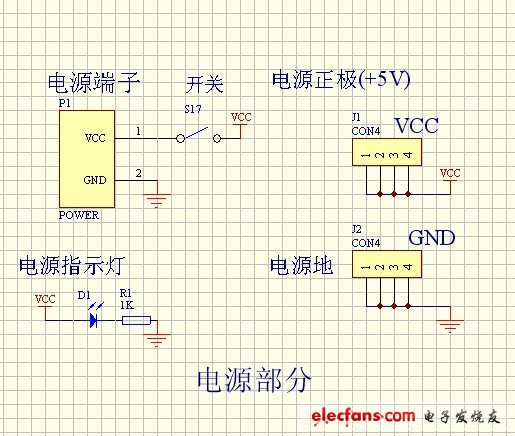

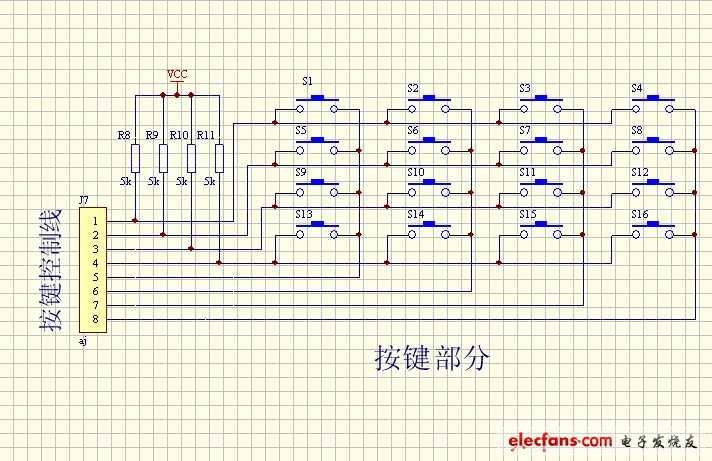

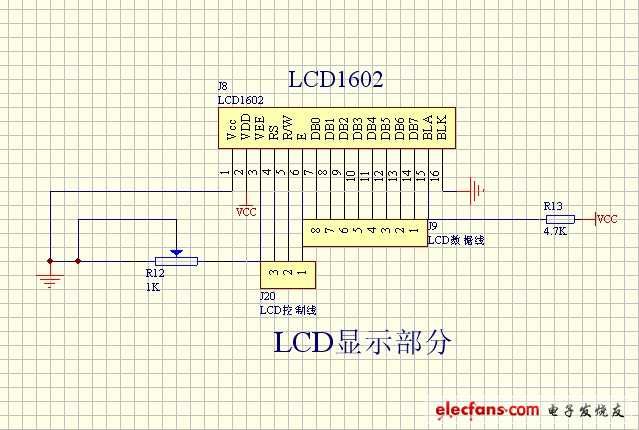

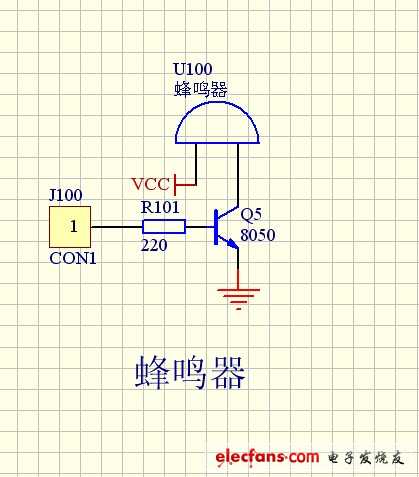

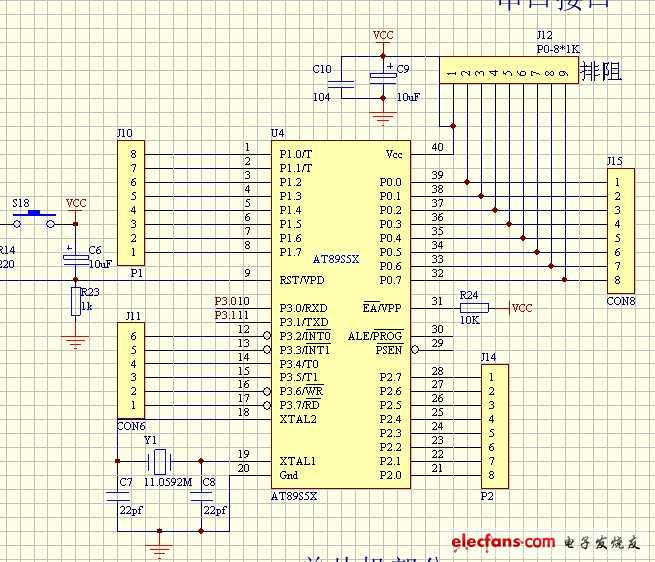

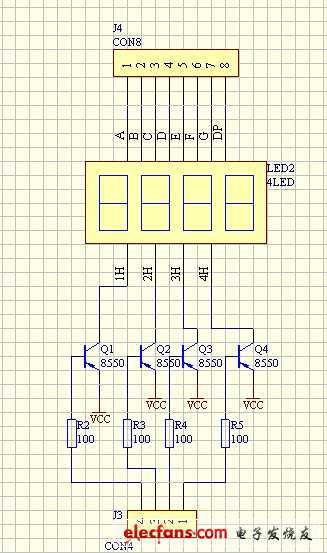

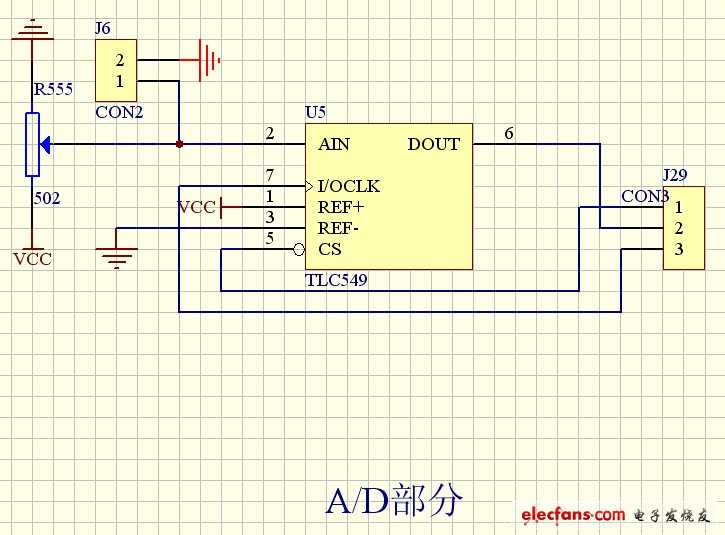

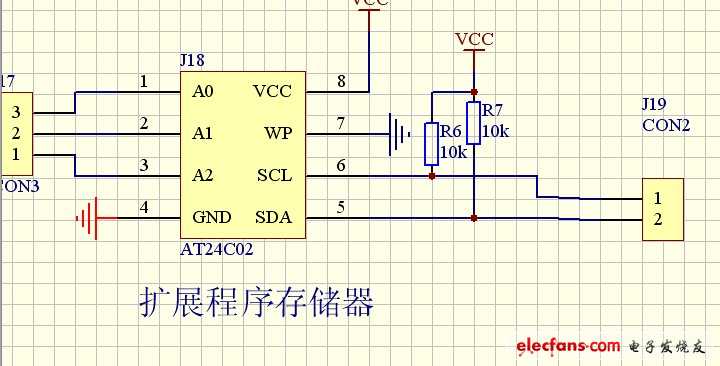

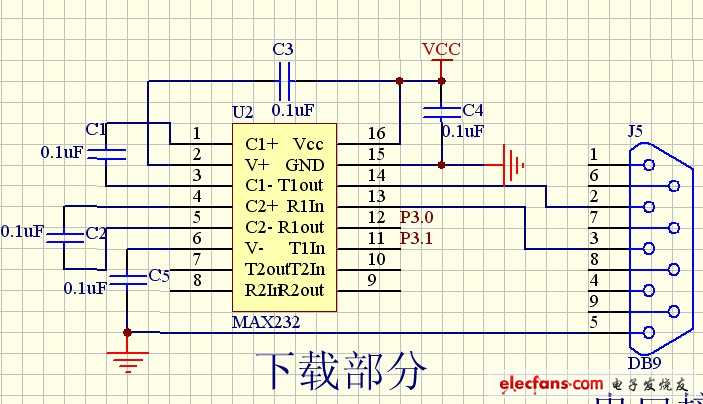

下面是画了整个板的原理图,由于是第一次弄,不知哪部分有没有弄错或是芯片的脚连错了,望指导。还有顺带问下,我们用的单面板空余的地方能不能就是当成地线铺铜那样使用而不要腐蚀掉它们,以增加抗干扰能力呢?













so good

goodd

不错的文件,值得收藏
