简略试验二：上电测试和STM32CubeMX的使用
时间：10-02
整理：3721RD
点击：
HELLO,大家好，第一期的评测报告写完了之后总有种意犹未尽的感觉，因为这款板卡实在是另我满意至极了，于是马不停蹄地为大家带来第二期的评测报告，这里详细地为大家介绍了很多我在测试板卡时遇到的Problem和走过的弯路，希望小伙伴们能引以为戒。
好了，言归正传。上一期的评测主要是针对板子的外观和PCB布局进行了一些简单地剖析，那么这一次我们开始进入主要内容，上电测试。
在上电测试之前，我们先来检查一下板卡电源接口的输入阻抗，不得不说这一步非常重要，输入阻抗太小，上了电之后电流过大，势必对电源和板卡带来灾难性的损坏；输入阻抗太大，就要考虑PCB上有虚焊或者没焊的地方，这些都是上电之前一定要考虑的问题。我们通过这款板卡的电路原理图可以得知，这款板卡的供电采用了MICRO USB接口，即与ST-Link的接口融为一体，我们通过测得MICRO的1pin与5pin间阻抗大约为44.44K，这个阻抗值属于正常范围内，所以我们接驳线缆，进行下一项目的试验。

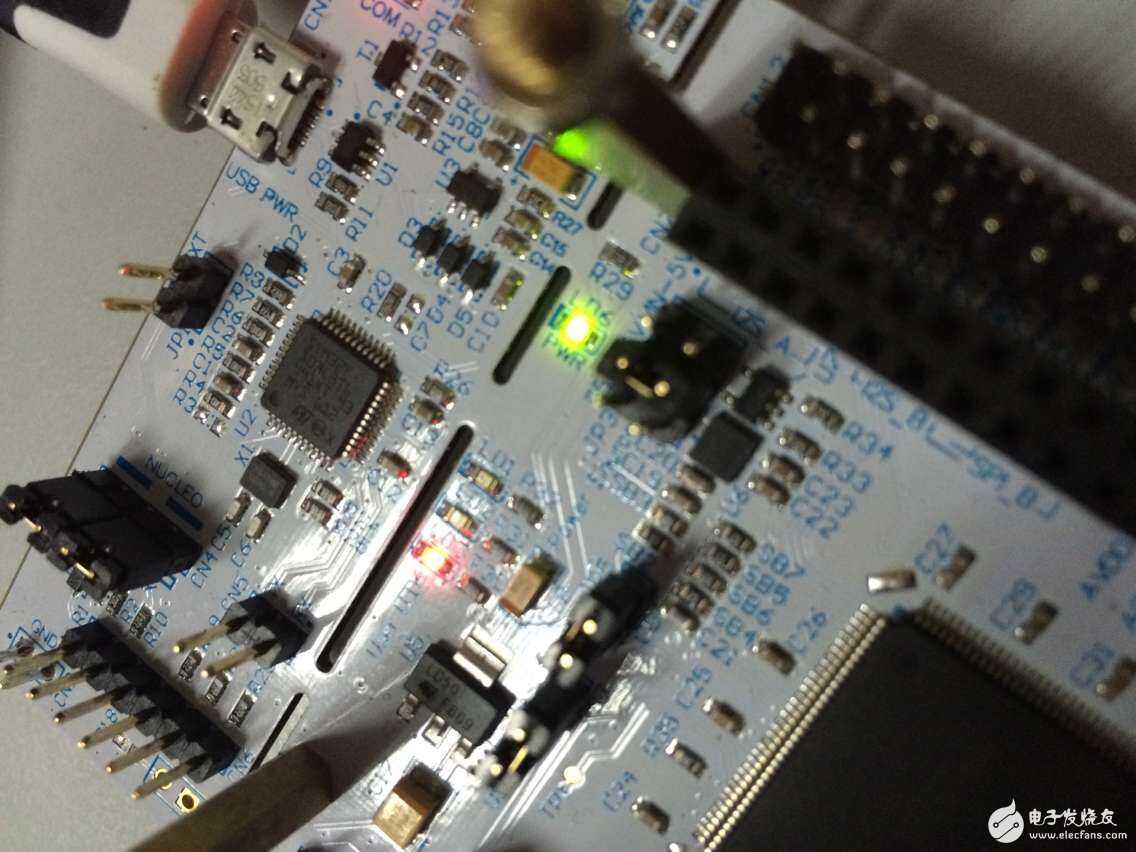

线缆连接可靠后，我们发现位于板卡上半部分的红色LED开始闪烁，闪烁频率恒定，试按下User KEY，发现红色LED停止闪烁并熄灭，改为蓝色LED闪烁，再次按下User KEY，蓝色LED熄灭，绿色LED开始闪烁，且红蓝绿这三个LED的闪烁频率是递减的，由此我们得知，这款板卡仍旧延续了旧风格，采用了一个GPIO输入输出实验作为Demo程序。
观察Demo程序完毕后，开始测试ST-LINK，首先打开电脑的设备管理器，发现其他设备一栏中出现了不能识别的设备，拔下USB线缆再重新插入，我们发现系统的状态栏提示这个设备的驱动程序安装不正确。由此得知我们需要安装ST-LINK驱动，这个驱动可以在ST的官网上下载到，安装过程也十分简单，在这里也不多做赘述。

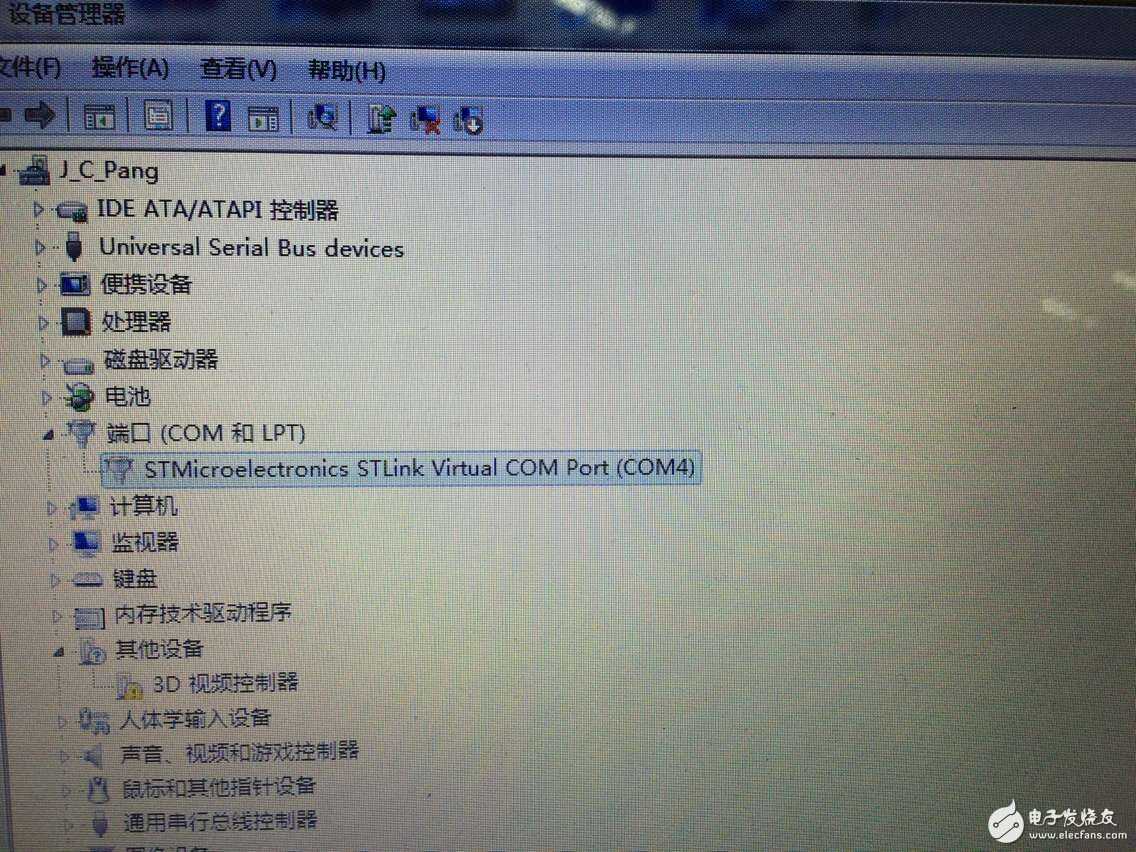

安装完成后重启电脑，并且接驳好USB线缆，我们发现设备管理器的端口一栏中出现了一个“STMicroelectronics STLink Vitual COM Port”，这就是我们的板卡，系统已经成功识别到板卡自带的ST-LINK，至此，我们ST-LINK的驱动就安装测试完成了。

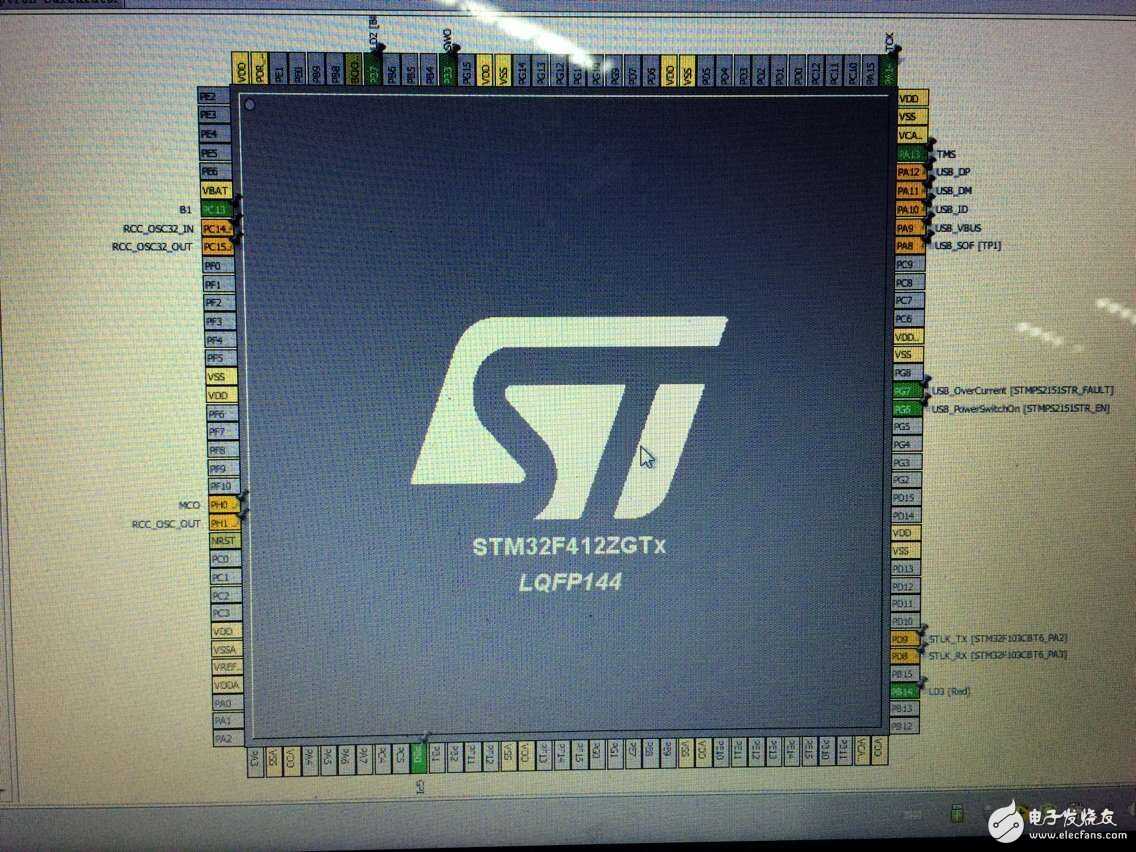

随后，我们开始测试STM32CubeMX这个软件，据说这是一个可以帮助用户快速开发STM32的GUI界面软件，我之前也没有用过，所以同样去ST的官网上down下来，安装。安装过程很简单，同样不多赘述。安装完成之后打开软件，我们点击NEW PROJECT,弹出了一个选项卡让我们选择芯片或板卡的型号，由于我们使用的事ST官方出品的板卡，我们可以直接选择Board Selector，在下方的板卡型号目录中找到NUCLEO-F412ZG，双击，稍等片刻，我们可以发现工作台打开，右侧的操作区是该芯片的所有管脚示意，如需配置某些管脚，我们可以直接在工作区单击管脚，在弹出的小菜单里选择需要配置的管脚模式。
这里我们要简单写一个测试GPIO的小程序，既然是测试程序，流水灯当然是再好不过了，不用自己配置外设，可以通过板卡上的三个LED进行测试，我们在软件的操作区可以看到，PB7和PB14已经被默认设置为GPIO_Output，分别是红色的和蓝色的。通过查阅该板卡的电路原理图我们发现绿色的LED接在了一个运放上，运放是通过PB0控制的，所以我们不管那么多，把PB0也配置为GPIO_Output。

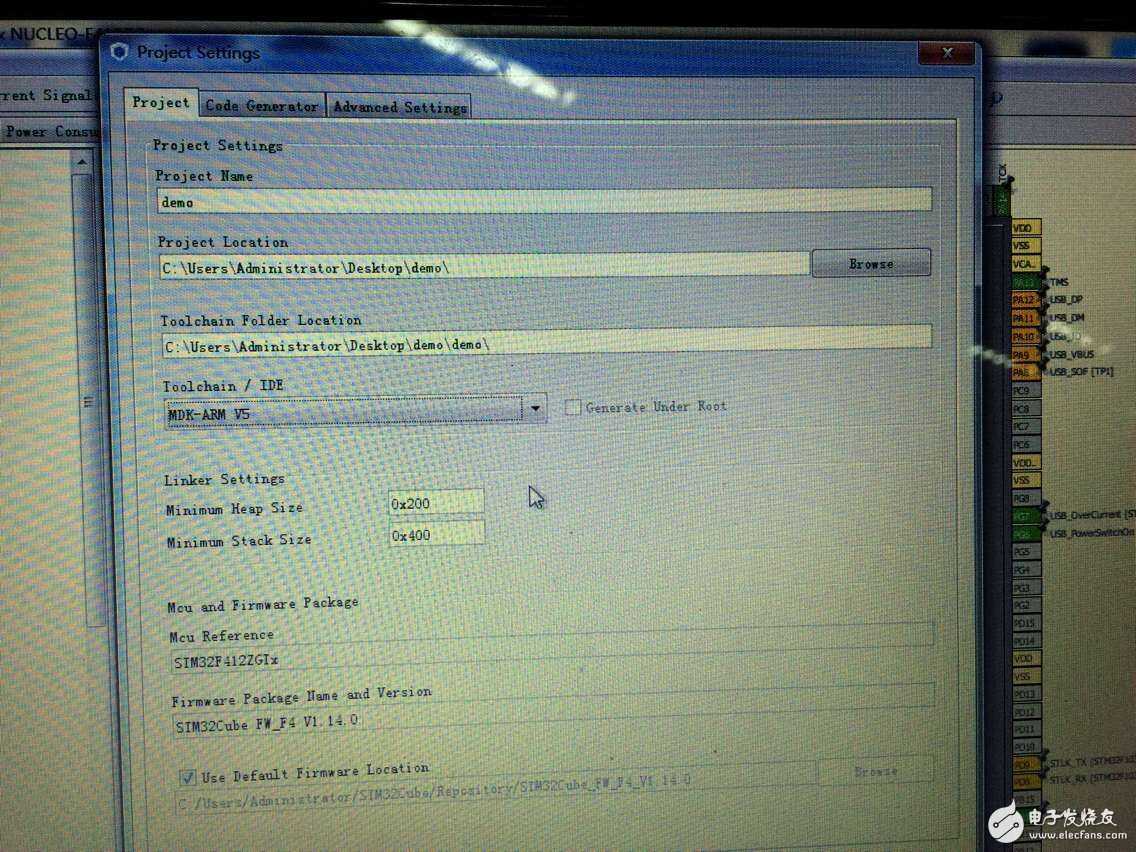

至此，我们的引脚配置就完成了，现在要生成工程文件。我们点选工具栏的从左数起第六个工具，名称为“Generate source code based on user setting”，出现了一个Project Settings的界面，我们分别在Project Name、Project Location中键入工程名称和保存路径，在Toolchain/IDE一栏中选择你的IDE工具，这里我使用的是keil mdk v5，所以我们选择MDK-ARM V5，选择完成后，我们点击OK，等待生成mdk工程文件。
生成完成后，mdk软件会自动打开，我们可以在mdk中补充代码，这些内容我作为下一期的评测报告为大家讲解。到这里，这期的报告就完成了，有些新人可能会在ST-LINK驱动和配置I/O的过程中感到困惑，欢迎你们跟帖评论，我会用最快的时间答复大家，和大家共同学习、共同解决问题。好了，我们下一期再见！
