洞洞板自製STM32C8T6最小系統無法連上CUP

請教各位大大
我用洞洞板自製的STM32C8T6最小系統 SWD連接
用J-Link GDB Server V4.77c (beta)去測試
會出現
JLINK_SetSpeed(0) >0x108 TIF> >0x108 TIF>STM32F1xxx: Can not attach to CPU. Trying connect under reset.
無法連上CUP
接法如下
9 24 36 48 腳接vcc
8 23 35 47 腳接地
20 44 腳 boot0 boot1 下拉10K接地
7 腳  reset 上拉10K接vcc
SWD接vcc和地 還有
37 腳接 SWCLK
34 腳接 SWIO
不知該如何修改? 謝謝

调试的时候要么数据线要短，要么速度要低一点，你这可能是数据线太长，速度又高

感謝大大的回覆
速度的部份是選auto 同樣的數據線在我半年前做的最小系統上測試是ok的
只是在我新做的板子上不行 所以應該不是這個問題 謝謝

昨天試了短線 速度調最低 5khz 還是不行

JTAG模式你选择的是SW模式吧  flash download设置了吗    如果都设置了 那可能是reset设置的问题

感謝大大的回答
模式是选择SW模式沒錯
至於flash download设置......
J-Link GDB Server好像沒這個項目可設.....
還是您的意思是boot0要上拉?
至於reset设置.....不是上拉10K就行嗎?
謝謝

不是 reset的硬件设置   是keil里面设置的 我现在不能添加图片   就你在keil中选择sw模式的下面就有

感謝大大的回覆
我現在只是板子做好
想用 J-Link GDB Serve 軟件測試板子是否能正常連線
還沒到用keil下載的階段 謝謝

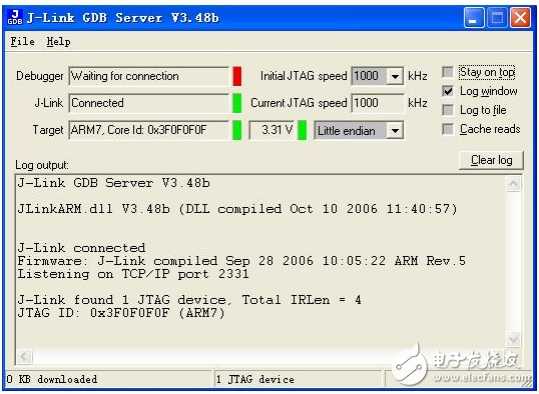

是使用如附件的軟件

找到原因了
之前看網路寫說焊油有毒 所以這次沒用焊油
造成有些PIN腳空焊
昨天晚上上焊油重焊 兩片都OK

good

这说的非常有道理
