ADC的使用（1）

前段时间比较忙，耽搁了。这周分享一下STM32F4自带外设ADC的使用，结合着上一篇LCD1602。这次的功能是利用ADC1的一个通道把电压采集过来通过LCD1206来显示。

（动图做过处理速度比正常速度快，不然体积太大传不了）
程序的思路是使用ADC1的通道三（PA3引脚）把数据采集过来

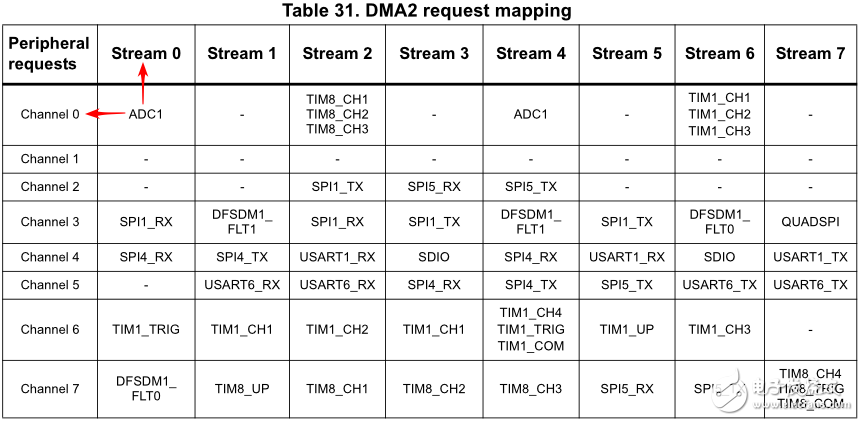

利用DMA2 Stream0 Channel0 把数据保存到ADC1_DMA_Buf1[8]数组中

在DMA传输完成中断中把标志位置1，在主程序中判断标志位，如果数据传输完成就对保存下来的八个数据做平均，然后把数据显示出来
具体代码如下
bsp_adc.h头文件

1. #ifndef __BSP_ADC_H

2. #define __BSP_ADC_H

3. #define        ADC1_DR_Address        ((uint32_t)ADC1_BASE+0x4c)

4.

5. void bsp_InitAdc(void);

6. void ADC1_Config(void); //ADC1初始化及引脚初始化

7. void DMA_Config(void);  //DMA的初始化

8. #endif

复制代码

bsp_adc.c

1. #include "bsp.h"

2.

3. void ADC1_Config(void)

4. {

5.         /*使能GPIOA时钟*/

6.         GPIO_InitTypeDef  GPIO_InitStructure;

7.         RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_GPIOA, ENABLE);

8.         /*初始化GPIOA3端口为模拟量的输入*/

9.         GPIO_InitStructure.GPIO_Pin = GPIO_Pin_3;

10.         GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AN;//模拟输入

11.         GPIO_InitStructure.GPIO_PuPd = GPIO_PuPd_NOPULL;//不带上下拉

12.         GPIO_InitStructure.GPIO_Speed = GPIO_Speed_100MHz;

13.         GPIO_Init(GPIOA, &GPIO_InitStructure);//初始化

14.

15.         ADC_InitTypeDef   ADC_InitStructure;

16.         ADC_CommonInitTypeDef ADC_CommonInitStructure;

17.         RCC_APB2PeriphClockCmd(RCC_APB2Periph_ADC1, ENABLE); //使能ADC1时钟

18.

19.         ADC_DeInit();

20.

21.         ADC_InitStructure.ADC_Resolution = ADC_Resolution_12b;//12位模式

22.         ADC_InitStructure.ADC_ScanConvMode = DISABLE;

23.         ADC_InitStructure.ADC_ContinuousConvMode = ENABLE;//连续转换

24.         ADC_InitStructure.ADC_ExternalTrigConvEdge = ADC_ExternalTrigConvEdge_None;

25.

26.         ADC_InitStructure.ADC_DataAlign = ADC_DataAlign_Right;//右对齐

27.         ADC_InitStructure.ADC_NbrOfConversion = 1;//选用转换通道数为1

28.         ADC_Init(ADC1, &ADC_InitStructure);//将以上设置应用于对应的寄存器

29.

30.         ADC_CommonInitStructure.ADC_Mode = ADC_Mode_Independent;//独立模式

31.         ADC_CommonInitStructure.ADC_TwoSamplingDelay = ADC_TwoSamplingDelay_5Cycles;

32.         //两个采样阶段之间的延迟5个时钟

33.         ADC_CommonInitStructure.ADC_DMAAccessMode = ADC_DMAAccessMode_Disabled;

34.         //禁止多重ADC DMA

35.         ADC_CommonInitStructure.ADC_Prescaler = ADC_Prescaler_Div2;

36.         //预分频2分频。ADCCLK = PCLK2/2 = 42/2 = 21Mhz,ADC时钟最好不要超过36Mhz

37.         ADC_CommonInit(&ADC_CommonInitStructure);//初始化

38.

39.         ADC_RegularChannelConfig(ADC1, ADC_Channel_3, 1, ADC_SampleTime_480Cycles);

40.

41.         ADC_Cmd(ADC1, ENABLE);//开启AD转换器

42.

43.         ADC_DMACmd(ADC1,ENABLE);//使能ADC1的DMA模式

44.

45.         ADC_DMARequestAfterLastTransferCmd(ADC1,ENABLE);//使能DMA的数据快速转移

46.         }

47.

48.

49. void DMA_Config(void)

50.         {

51.                 DMA_InitTypeDef   DMA_InitStructure;

52.                 RCC_AHB1PeriphClockCmd(RCC_AHB1Periph_DMA2, ENABLE);

53.                 DMA_DeInit(DMA2_Stream0);

54.                 while (DMA_GetCmdStatus(DMA2_Stream0) ！= DISABLE);//等待可配置

55.                 DMA_InitStructure.DMA_Channel = DMA_Channel_0;//选取DMA通道0，数据流0

56.                 DMA_InitStructure.DMA_PeripheralBaseAddr = (uint32_t)ADC1_DR_Address;

57.                 //数据传入地址->ADC基地址加上DR寄存器偏移地址

58.                 DMA_InitStructure.DMA_Memory0BaseAddr = (uint32_t)ADC1_DMA_Buf1;//数据送入地址

59.                 DMA_InitStructure.DMA_DIR = DMA_DIR_PeripheralToMemory;//数据传送方向为外设到寄存器

60.                 DMA_InitStructure.DMA_BufferSize = 8;//数据缓冲区1

61.                 DMA_InitStructure.DMA_PeripheralInc = DMA_PeripheralInc_Disable;//外设地址固定

62.                 DMA_InitStructure.DMA_MemoryInc = DMA_MemoryInc_Enable;//内存地址自增

63.                 DMA_InitStructure.DMA_PeripheralDataSize = DMA_PeripheralDataSize_HalfWord;

64.                 //数据类型为半字16位

65.                 DMA_InitStructure.DMA_MemoryDataSize = DMA_MemoryDataSize_HalfWord;

66.

67.                 DMA_InitStructure.DMA_Mode = DMA_Mode_Circular;//循环缓存模式

68.                 DMA_InitStructure.DMA_Priority = DMA_Priority_VeryHigh;//最高优先级

69.                 DMA_InitStructure.DMA_FIFOMode = DMA_FIFOMode_Disable;//不使用FIFO模式

70.                 DMA_InitStructure.DMA_FIFOThreshold = DMA_FIFOThreshold_HalfFull;

71.                 DMA_InitStructure.DMA_MemoryBurst = DMA_MemoryBurst_Single;

72.                 DMA_InitStructure.DMA_PeripheralBurst = DMA_PeripheralBurst_Single;

73.                 DMA_Init(DMA2_Stream0, &DMA_InitStructure);

74.                 //将以上的设置应用于DMA2，通道0，数据流0

75.                 DMA_Cmd(DMA2_Stream0, ENABLE);//使能DMA

76.

77.

78.                 NVIC_InitTypeDef NVIC_InitStructure;

79.                 NVIC_InitStructure.NVIC_IRQChannel = DMA2_Stream0_IRQn;

80.                 NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0x00;//抢占优先级0

81.                 NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0x00;                //子优先级0

82.                 NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;//IRQ通道使能

83.                 NVIC_Init(&NVIC_InitStructure);//根据指定的参数初始化VIC寄存器、

84.                 DMA_ITConfig(DMA2_Stream0,DMA_IT_TC,ENABLE);//DMA中断开

85.         }

86.

87. void DMA2_Stream0_IRQHandler(void)

88.         {

89.                 if(DMA_GetITStatus(DMA2_Stream0,DMA_IT_TCIF0) ！= RESET)

90.                 //判断传输完成中断标志

91.                 {

92.                         DMA_ClearITPendingBit(DMA2_Stream0,DMA_IT_TCIF0);//清除传输完成中断标志

93.                         Buf_Ok = 1;

94.                 }

95.         }

96. void bsp_InitAdc(void)

97. {

98.         ADC1_Config();

99.         DMA_Config();

100.         ADC_SoftwareStartConv(ADC1);

101. }


复制代码

主程序

1.

2. #include "bsp.h"                        /* 底层硬件驱动 */

3.

4. uint16_t AD_Val;

5. float temp1, temp2, temp3;

6.

7. int main(void)

8. {

9.         /*

10.                 ST固件库中的启动文件已经执行了 SystemInit() 函数，该函数在 system_stm32f4xx.c 文件，主要功能是

11.         配置CPU系统的时钟

12.         */

13.

14.         bsp_Init();                /* 硬件初始化 */

15.         LCD_Write_String(0, 0, "Voltage Meter");

16.         LCD_Write_String(0, 1, "Voltage is 0.00V");

17.

18.         while(1)

19.         {

20.

21.                 if(Buf_Ok)

22.                 {

23.                         AD_Val = ADC1_DMA_Buf1[ 0] + ADC1_DMA_Buf1[ 1] + ADC1_DMA_Buf1[ 2] + ADC1_DMA_Buf1[3]\

24.                                         +ADC1_DMA_Buf1[ 4] + ADC1_DMA_Buf1[ 5] + ADC1_DMA_Buf1[ 6] + ADC1_DMA_Buf1[7];

25.                         Buf_Ok = 0;

26.                         temp1 = (AD_Val >> 3) * (3.3 / 4095);

27.                         GPIO_ToggleBits(GPIOB, GPIO_Pin_0);

28.                         LCD_Write_Char(11, 1,(uint8_t)temp1 + 0x30);

29.                         temp2 = (temp1 - ((int)temp1)) * 10;

30.                         Delay(40);

31.                         LCD_Write_Char(13, 1,(uint8_t)temp2 + 0x30);

32.                         temp3 = (temp2 - (int)temp2) * 10;

33.                         Delay(40);

34.                         LCD_Write_Char(14, 1,(uint8_t)temp3 + 0x30);

35.                         Delay(40);

36.                 }

37.         }

38. }


复制代码
