由于工作出差问题，有一段时间没发帖子了。正好今天下班早，赶紧拿出开发板，玩耍了一下，今天测试了一下串口。
STM32 芯片拥有多个 USART（Universal Synchronous Asynchronous Receiver and Transmitter） 外设用于串口通讯。STM32 的串口功能非常强大，它不仅支持最基本的通用串口同步、串口通信， 还有 LIN 总线功能（ 局域互联网）、IRDA 功能（ 红外通信）、 SmartCard 功能。 本章介绍最基本的也是最常用的功能，利用串口来输出调试信息，从而达到帮助我们调试程序的目的。另外， 它还具有UART（Universal Asynchronous Receiver and Transmitter） 外设，和 USART不同的是， UART 在 USART 基础上裁剪掉了同步通信的功能，只有异步通信。 同步通信中传输方和接收方使用同步时钟。我们平时用的串口通信基本都是 UART。USART 满足外部设备对工业标准 NRZ 异步串行数据格式的要求，并且使用了小数波特率发生器，可以提供多种波特率，使它的应用更加广泛。 USART 发送接收有三种基本方式，轮询、中断和 DMA。本次实验主要用的是中断的方法，下面言归正传，介绍实验内容。
1使用 STM32CubeMX 软件生成 USART 工程
{
HAL_Init();
SystemClock_Config();
MX_GPIO_Init();
MX_USART6_UART_Init();
HAL_UART_Transmit_IT(&huart6,"串口测试",20);
while (1)
{
}
}
回调函数
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
HAL_UART_Transmit(&huart6,&aRxBuffer,1,0);
HAL_UART_Receive_IT(&huart6,&aRxBuffer,1);
}
3 测试结果
STM32 芯片拥有多个 USART（Universal Synchronous Asynchronous Receiver and Transmitter） 外设用于串口通讯。STM32 的串口功能非常强大，它不仅支持最基本的通用串口同步、串口通信， 还有 LIN 总线功能（ 局域互联网）、IRDA 功能（ 红外通信）、 SmartCard 功能。 本章介绍最基本的也是最常用的功能，利用串口来输出调试信息，从而达到帮助我们调试程序的目的。另外， 它还具有UART（Universal Asynchronous Receiver and Transmitter） 外设，和 USART不同的是， UART 在 USART 基础上裁剪掉了同步通信的功能，只有异步通信。 同步通信中传输方和接收方使用同步时钟。我们平时用的串口通信基本都是 UART。USART 满足外部设备对工业标准 NRZ 异步串行数据格式的要求，并且使用了小数波特率发生器，可以提供多种波特率，使它的应用更加广泛。 USART 发送接收有三种基本方式，轮询、中断和 DMA。本次实验主要用的是中断的方法，下面言归正传，介绍实验内容。
1使用 STM32CubeMX 软件生成 USART 工程

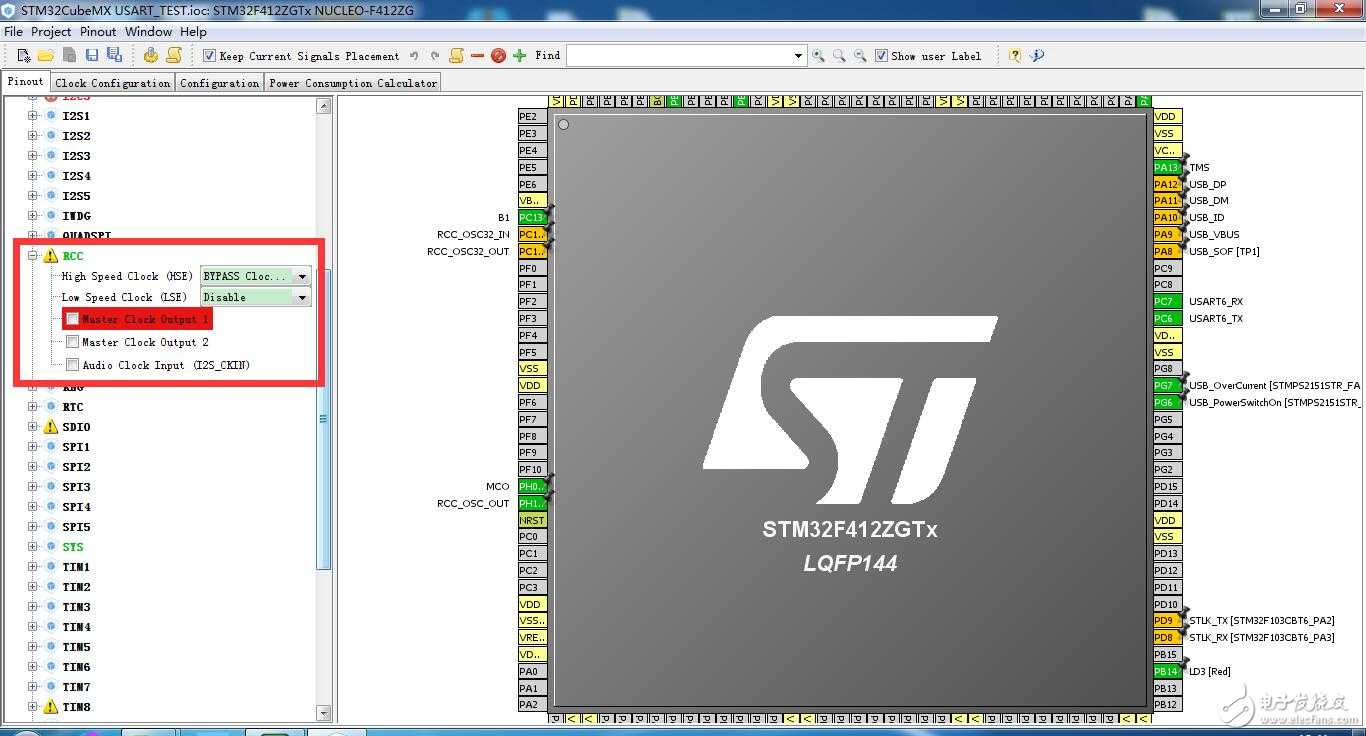

选择时钟

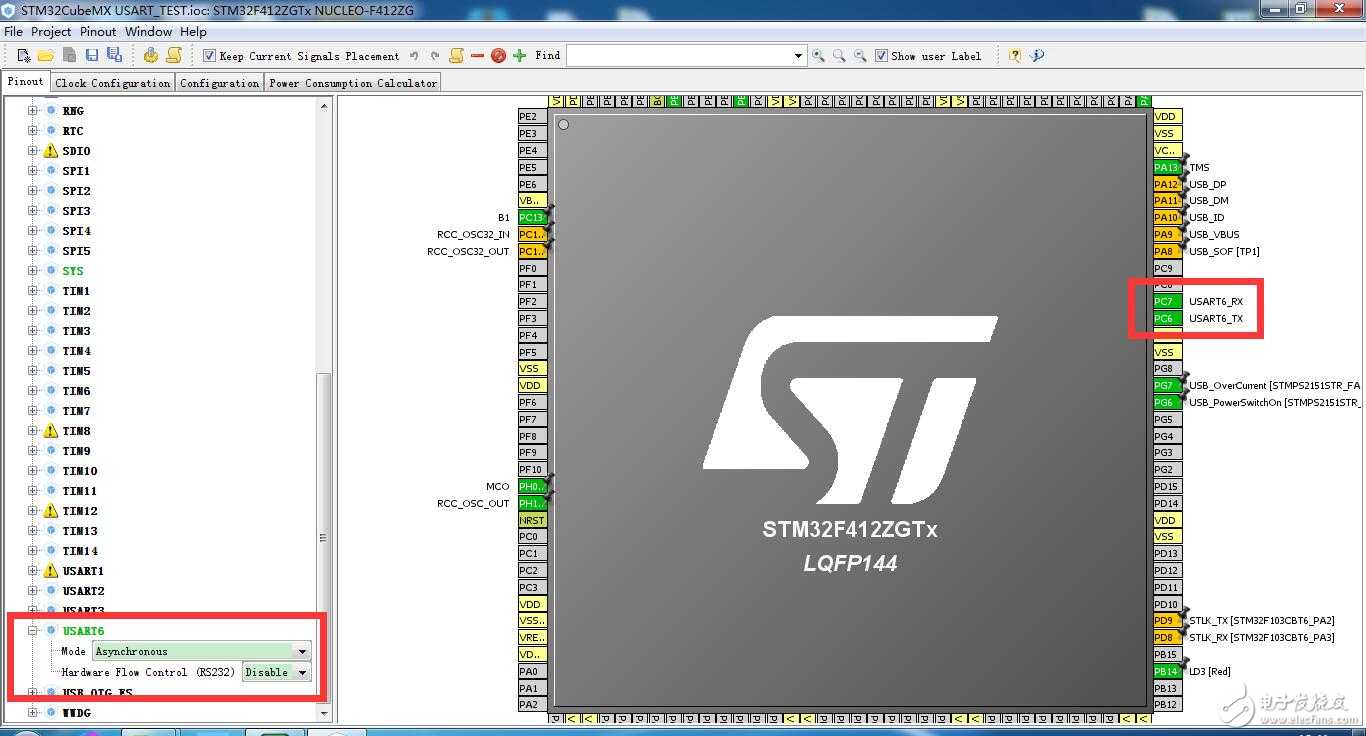

选择串口，这里选择的USART6

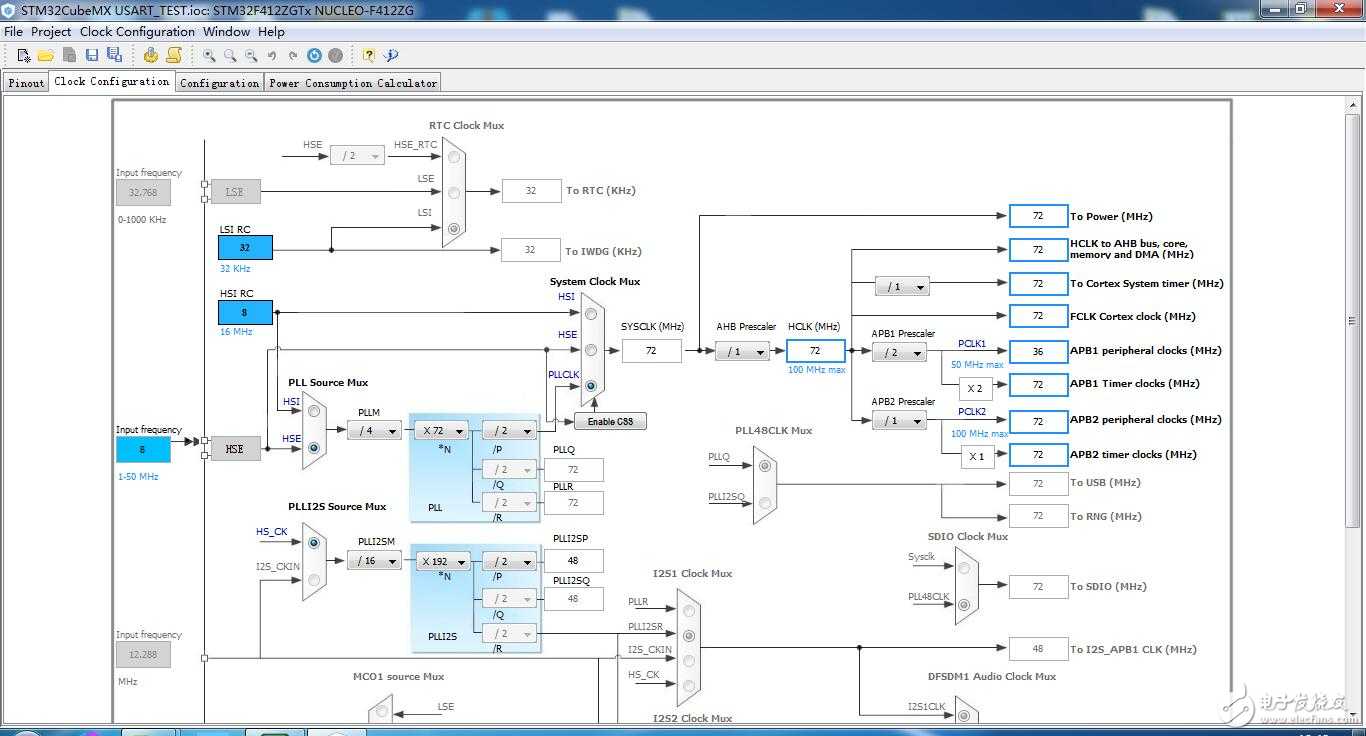

配置USART时钟，USART6是挂载在APB2上面的

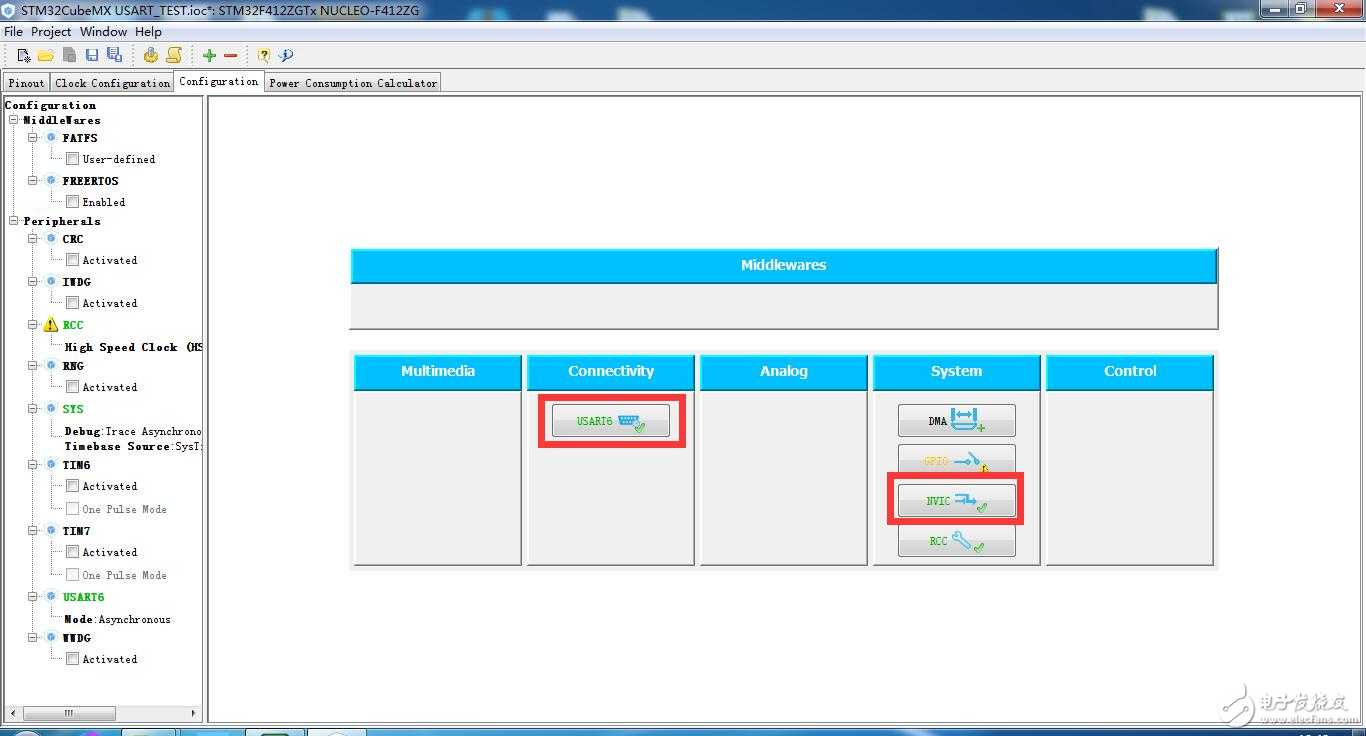

配置串口和中断
配置串口的参数

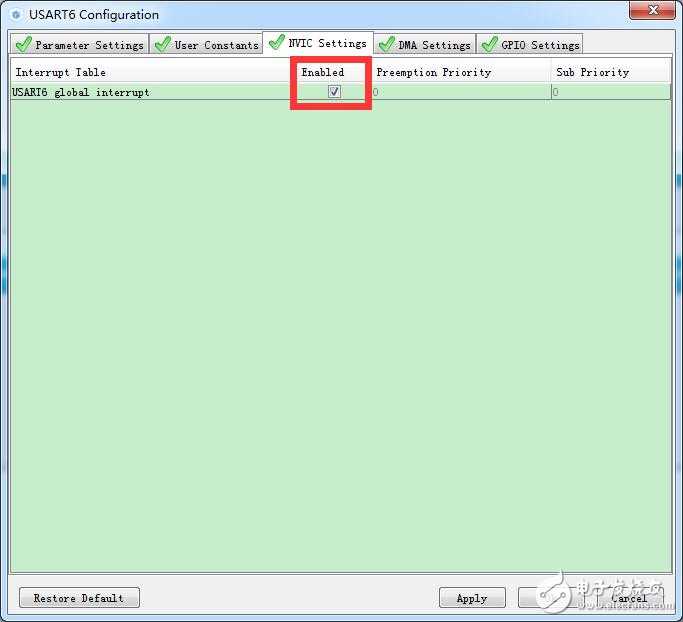

使能串口中断

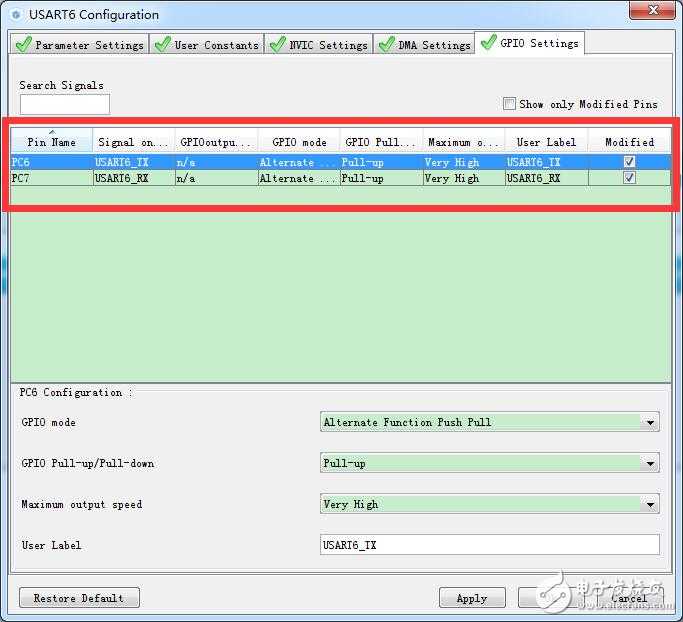

给串口IO命名
配置中断优先级就可以生成工程了
2修改主函数和回调函数
主函数
int main(void){
HAL_Init();
SystemClock_Config();
MX_GPIO_Init();
MX_USART6_UART_Init();
HAL_UART_Transmit_IT(&huart6,"串口测试",20);
while (1)
{
}
}
回调函数
void HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart)
{
HAL_UART_Transmit(&huart6,&aRxBuffer,1,0);
HAL_UART_Receive_IT(&huart6,&aRxBuffer,1);
}
3 测试结果

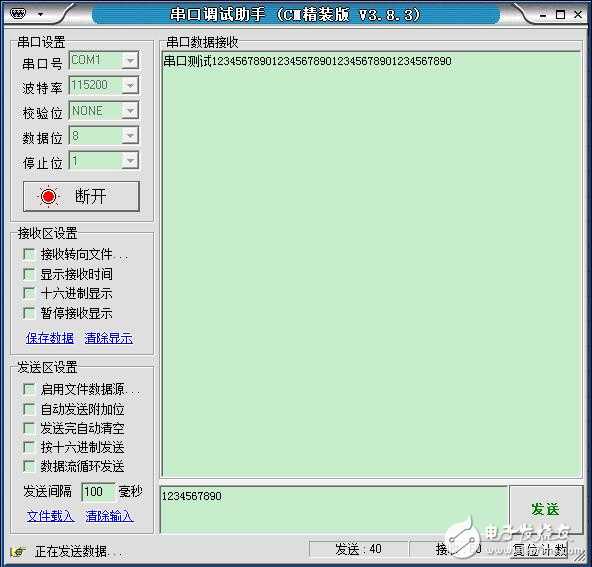

串口测试结果
感觉STM32CubeMX和keil配合使用非常的方便快捷，建议大家使用。
