之————03 PWM输出

   测试PWM输出，主要用于控制发热器功率。由于互补输出问题搞了好久，一直输不出信号。   一、实验项目
        1.1 输出10HZ与100HZ的PWM信号。
        1.2 通过KEY改变PWM的占空比与变频。
  二、配置参数

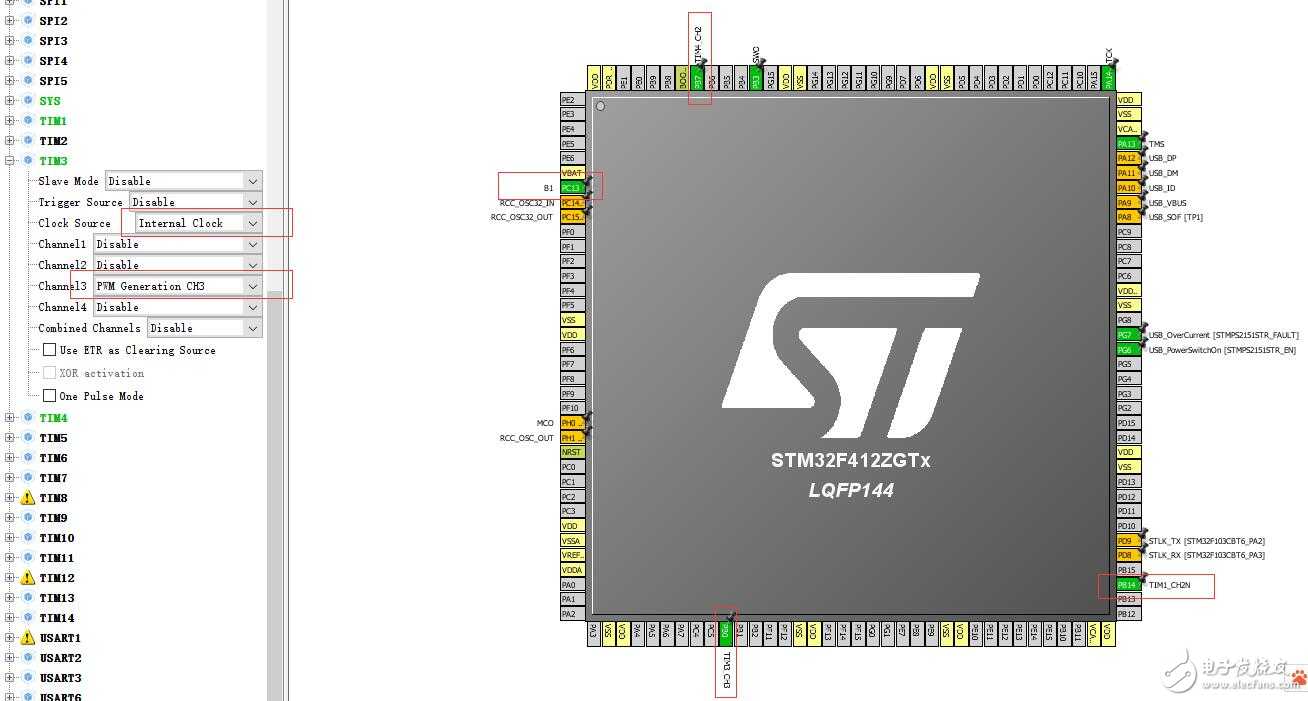

        2.1 通过原理图LD1是PA5 \LD2是PB7 \LD3是PB14 ，  在对应的管脚上设置对应的输出。

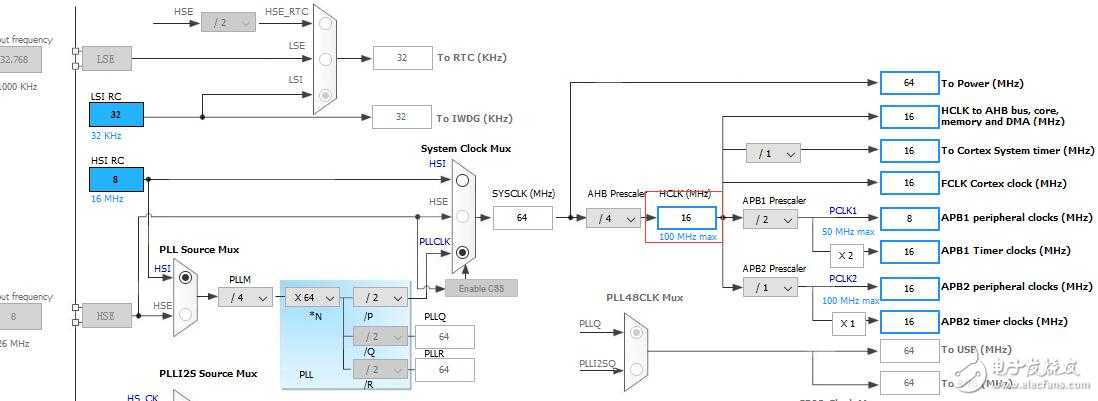

         2.2 设置HCLK时钟为16M，这样APB1与APB2 时钟就设置成了16MHz

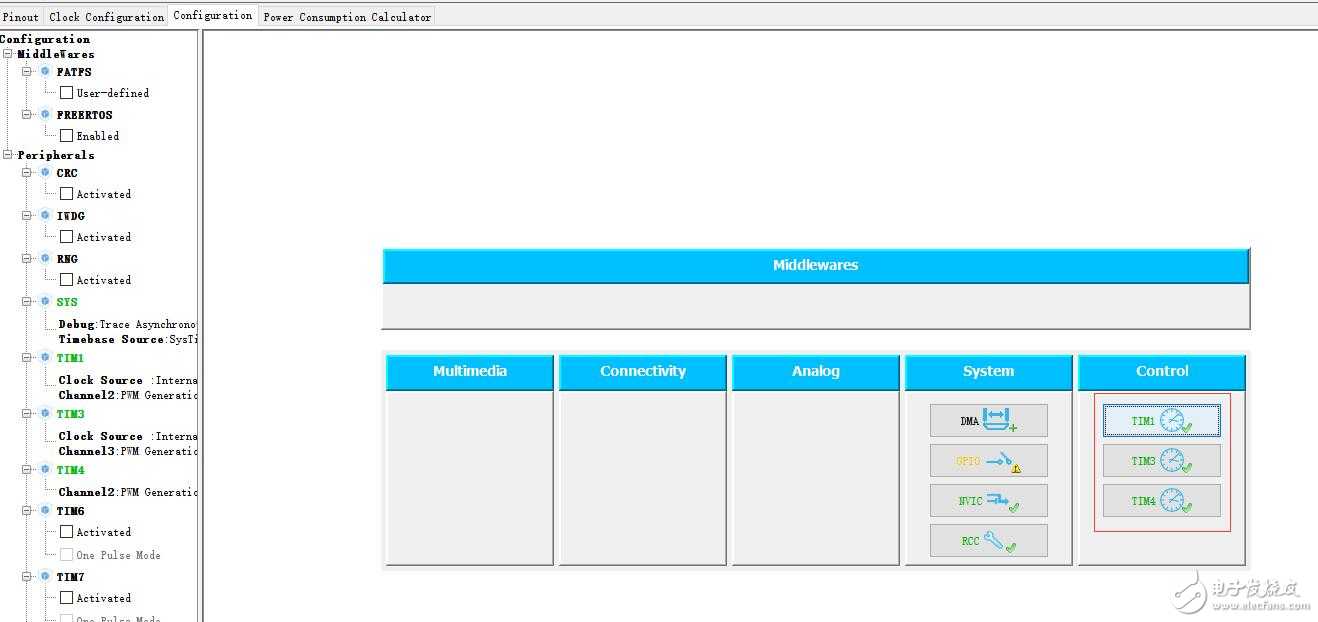

     2.3设置对应定时器123

          计算频率：要得到10HZ频率PWM信号,为方便按百分比输出（0-100），占空比设置成0-100.
                           设置时钟是16M=16000 000HZ频率比较高
                           Prescaler设置分频器为15999，
                           分频后的频率为=16000 000/(15999+1)=1000HZ.
                           counter period设置计数为99
                           1000HZ/（99+1）=10HZ（PWM频率）
                           pulse 设置占空比10(就是输出10%)

          2.4设置好后导出文件并在开。
   三、编程
        3.1 main.c函数中开启定时器（TIM1 TIM3 TIM4）
      /* USER CODE BEGIN 2 */
        HAL_TIMEx_PWMN_Start(&htim1,TIM_CHANNEL_2);      //启动TIM1互补通道(注意启动互补型输出区别)
        HAL_TIM_PWM_Start(&htim3,TIM_CHANNEL_3);
        HAL_TIM_PWM_Start(&htim4,TIM_CHANNEL_2);         //启动TIM4通道
      /* USER CODE END 2 */
              这样就LD1 LD2 LD3小灯都开始闪烁了。
       3.2 stm32f4xx_it.c中设置按键中断
/* USER CODE BEGIN 0 */
#include "tim.h"
int PWM_Per =10;
int HZ=1599;
/* USER CODE END 0 */

  /* USER CODE BEGIN EXTI15_10_IRQn 1 */
   if( HAL_GPIO_ReadPin(B1_GPIO_Port,B1_Pin)==GPIO_PIN_SET)
         {
                __HAL_TIM_SetAutoreload(&htim3,HZ);                    //改变LD1频率由10Hz改成100Hz
                __HAL_TIM_SetCompare(&htim3,TIM_CHANNEL_3,PWM_Per*10); //频率改变为100，LD1占空比放大10倍。
                __HAL_TIM_SetCompare(&htim4,TIM_CHANNEL_2,PWM_Per);    //改变LD2占空比。
          __HAL_TIM_SetCompare(&htim1,TIM_CHANNEL_2,PWM_Per);    //改变LD3占空比。
    if(PWM_Per>100)
      {
                           PWM_Per=10;
                                 HZ=15999;
                        }else
      {
                                PWM_Per=PWM_Per+10;
      }
         }
  /* USER CODE END EXTI15_10_IRQn 1 */
         3.2 设置好后按一下LD2 LD3的占空比就变化了，每次都加10% 而LD1频率从10HZ变成100HZ
       四、问题

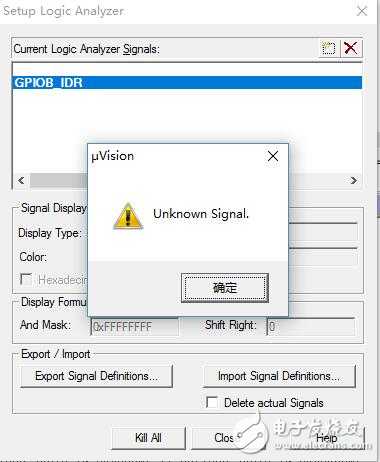

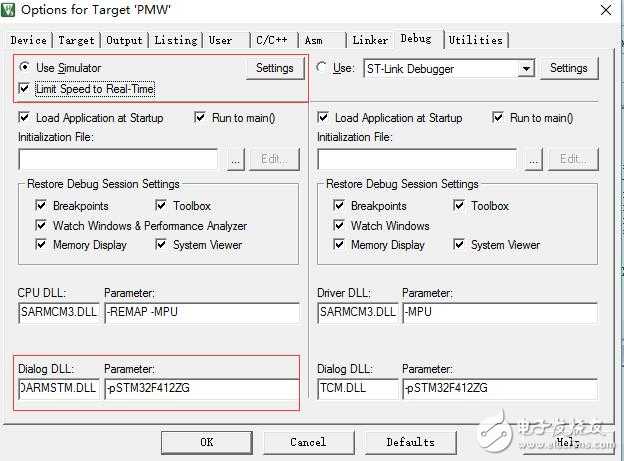

      不知道为什么，用仿真时在Keil的逻辑分析中一直输入不了对应的端口，看不到PWM波形。
