应用实例1

实例：ADC_RegularConversion_DMA

1 首先安装Keil.STM32F4xx_DFP.2.9.0.pack，该文件支持STM32F412ZG

2 打开：Project(工程)—optionsfor target

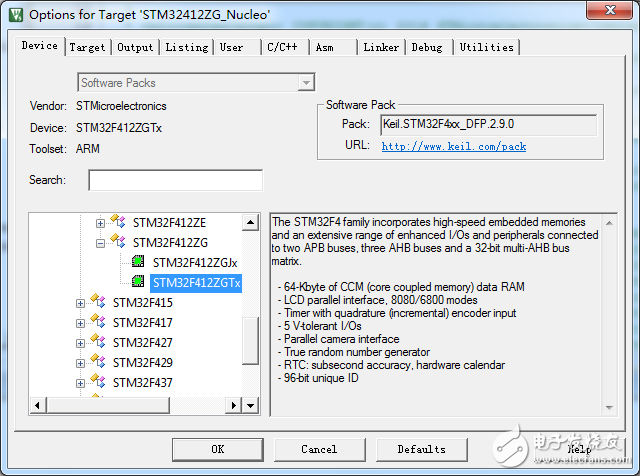

2.1 Device界面的下拉列表选择STM32F412ZGTx

2.2 target 界面  晶振 8Mhz

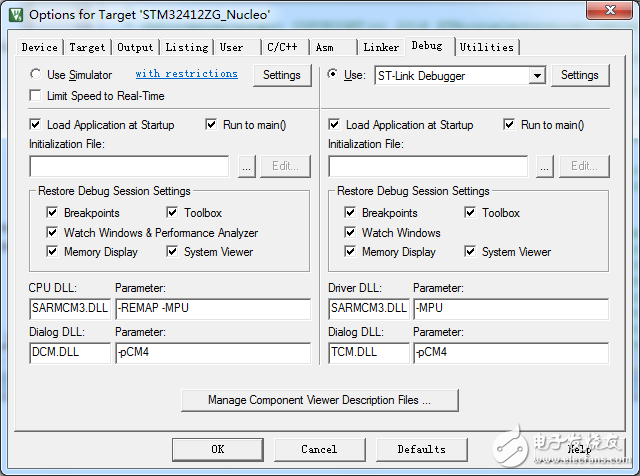

2.3 选择调试器：st-link  debugger

2.4 点击settings 按钮

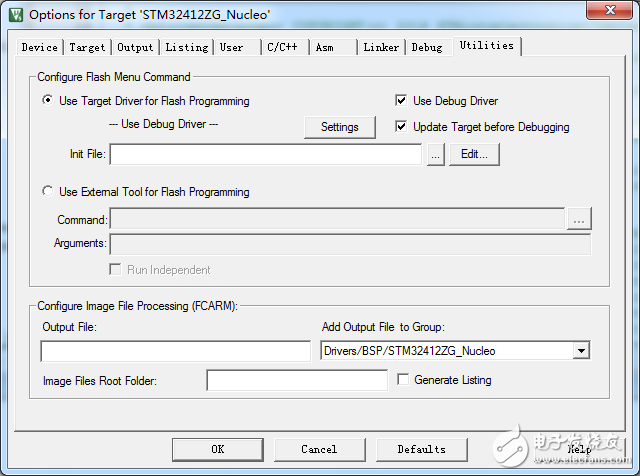

2.5 打开utilities界面

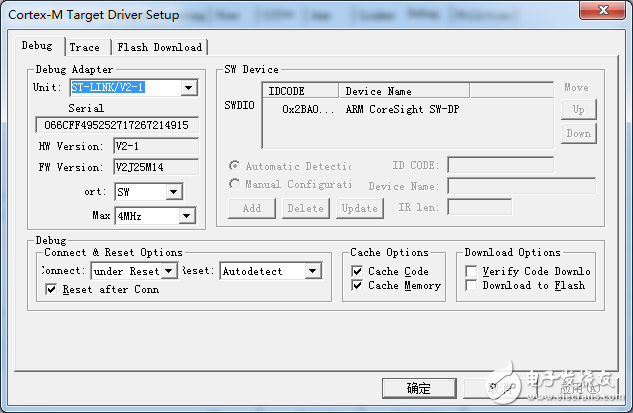

2.6 点击settings 按钮，进入debug 界面

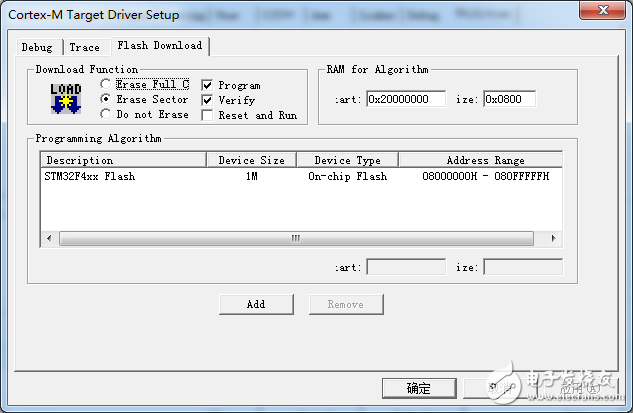

2.7 进入flash download界面

3 编译时候 少文件

#include "stm32f4xx_hal.h"  需要官网下载 hal库。

4 程序分析：

4.1主函数

int main(void)

{

ADC_ChannelConfTypeDef sConfig;

HAL_Init();/* 初始化HAL库函数 */

  /* 配置 LED1 andLED2输出 */

BSP_LED_Init(LED1);

BSP_LED_Init(LED2);

  /* 配置系统时钟 100MHz，STM32F412ZG可不支持超频啊 */

SystemClock_Config();

  /*adc硬件配置*/

AdcHandle.Instance          =ADCx;

AdcHandle.Init.ClockPrescaler     = ADC_CLOCKPRESCALER_PCLK_div4; //分频器

AdcHandle.Init.Resolution           = ADC_RESOLUTION_12B; //12bit 分辨率

AdcHandle.Init.ScanConvMode         = DISABLE;             /*扫描模式关闭 */

AdcHandle.Init.ContinuousConvMode   = ENABLE;

/*连续采集模式关闭，只有在触发沿转化一次 */

AdcHandle.Init.DiscontinuousConvMode = DISABLE;

/*参数被丢弃,因为序列发生器是禁用的*/

AdcHandle.Init.NbrOfDiscConversion  = 0;

AdcHandle.Init.ExternalTrigConvEdge = ADC_EXTERNALTRIGCONVEDGE_NONE;

  /*当外部事件触发，adc开始转化 */

AdcHandle.Init.ExternalTrigConv     = ADC_EXTERNALTRIGCONV_T1_CC1;

AdcHandle.Init.DataAlign            = ADC_DATAALIGN_RIGHT;

AdcHandle.Init.NbrOfConversion      = 1;

AdcHandle.Init.DMAContinuousRequests = ENABLE;

AdcHandle.Init.EOCSelection         = DISABLE;

  if(HAL_ADC_Init(&AdcHandle) ！= HAL_OK)

  {

   /* ADC初始化错误处理 */

   Error_Handler();

  }

  /*配置adc通道*/

sConfig.Channel      =ADC_CHANNEL_10;

sConfig.Rank         = 1;

sConfig.SamplingTime = ADC_SAMPLETIME_3CYCLES;

sConfig.Offset       = 0;

  if(HAL_ADC_ConfigChannel(&AdcHandle, &sConfig) ！= HAL_OK)

  {

   /*通道配置错误 */

   Error_Handler();

  }

  /*开始adc转化*/

if(HAL_ADC_Start_DMA(&AdcHandle,(uint32_t*)&uhADCxConvertedValue, 1) ！= HAL_OK)

  {

   /* 开始转化出错 */

   Error_Handler();

  }

  /*主循环*/

while (1)

  {

  }

}

4.2 配置时钟

/* 配置系统时钟 100 MHz，STM32F412ZG可不支持超频啊 */

//SYSCLK(Hz)                    = 100000000

//HCLK(Hz)                       = 100000000

static void SystemClock_Config(void)

{

RCC_ClkInitTypeDef RCC_ClkInitStruct;

RCC_OscInitTypeDef RCC_OscInitStruct;

HAL_StatusTypeDef ret = HAL_OK;

  /* 使能电源控制时钟*/

__HAL_RCC_PWR_CLK_ENABLE();

  /*The voltage scaling allows optimizing the power consumption when the device is

    clocked below the maximum system frequency, to update the voltagescaling value

    regarding system frequency refer to product datasheet.  */

__HAL_PWR_VOLTAGESCALING_CONFIG(PWR_REGULATOR_VOLTAGE_SCALE1);

  /*Enable HSE Oscillator and activate PLL with HSE as source */

RCC_OscInitStruct.OscillatorType = RCC_OSCILLATORTYPE_HSE;

RCC_OscInitStruct.HSEState = RCC_HSE_BYPASS;

RCC_OscInitStruct.PLL.PLLState = RCC_PLL_ON;

RCC_OscInitStruct.PLL.PLLSource = RCC_PLLSOURCE_HSE;

RCC_OscInitStruct.PLL.PLLM = 8;

RCC_OscInitStruct.PLL.PLLN = 200;

RCC_OscInitStruct.PLL.PLLP = RCC_PLLP_div2;

RCC_OscInitStruct.PLL.PLLQ = 7;

RCC_OscInitStruct.PLL.PLLR = 2;

  ret= HAL_RCC_OscConfig(&RCC_OscInitStruct);

if(ret ！= HAL_OK)

  {

   while(1) { ; }

  }

  /*Select PLL as system clock source and configure the HCLK, PCLK1 and PCLK2

    clocks dividers */

RCC_ClkInitStruct.ClockType = (RCC_CLOCKTYPE_SYSCLK | RCC_CLOCKTYPE_HCLK| RCC_CLOCKTYPE_PCLK1 | RCC_CLOCKTYPE_PCLK2);

RCC_ClkInitStruct.SYSCLKSource = RCC_SYSCLKSOURCE_PLLCLK;

RCC_ClkInitStruct.AHBCLKDivider = RCC_SYSCLK_div1;

RCC_ClkInitStruct.APB1CLKDivider = RCC_HCLK_div2;

RCC_ClkInitStruct.APB2CLKDivider = RCC_HCLK_div1;

  ret= HAL_RCC_ClockConfig(&RCC_ClkInitStruct, FLASH_LATENCY_3);

if(ret ！= HAL_OK)

  {

   while(1) { ; }

  }

}
