STM32 TIM1重复计数器+单脉冲模式 产生精确个数脉冲

时间:10-02 整理:3721RD 点击:

STM32 TIM1重复计数器+单脉冲模式 产生精确个数脉冲

程序如下:

void TIM1_Init(void)

{

       NVIC_InitTypeDef               NVIC_InitStructure;

       TIM_TimeBaseInitTypeDefTIM_TimeBaseStructure;

       TIM_OCInitTypeDef            TIM_OCInitStructure;

       TIM_BDTRInitTypeDef        TIM_BDTRInitStructure;

       RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1

                                             |RCC_APB2Periph_GPIOA

                                             |RCC_APB2Periph_GPIOB

                                             |RCC_APB2Periph_AFIO, ENABLE );



       //--TIM1更新中断配置-------------------------------------

       //NVIC_InitStructure.NVIC_IRQChannel= TIM1_UP_IRQn;

       //NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority= 1;

       //NVIC_InitStructure.NVIC_IRQChannelSubPriority= 0;

       //NVIC_InitStructure.NVIC_IRQChannelCmd= ENABLE;

       //NVIC_Init(&NVIC_InitStructure);



       TIM_DeInit(TIM1);



       //--TIM1基本配置-----------------------------------------

       TIM_TimeBaseStructure.TIM_Period                = 11;                   //设置周期 ,频率=72MHz/11=6.5MHz

       TIM_TimeBaseStructure.TIM_Prescaler            = 0;                           //预分频(时钟分频) 不分频

       TIM_TimeBaseStructure.TIM_ClockDivision      = 0x00;                      //设置时钟分割

       TIM_TimeBaseStructure.TIM_CounterMode= TIM_CounterMode_Up;      //设置向上计数模式

       TIM_TimeBaseStructure.TIM_RepetitionCounter= 0x0A;                            //重复计数器计数值

       TIM_TimeBaseInit(TIM1,&TIM_TimeBaseStructure);                                   //初始化函数

       TIM_SelectOnePulseMode(TIM1, TIM_OPMode_Single); //设置单脉冲模式,在发生下一次更新事件时计数器停止

       TIM_ARRPreloadConfig(TIM1,DISABLE);                       //失能在ARR上的预装载寄存器,没有缓冲

       TIM_OC1PreloadConfig(TIM1,TIM_OCPreload_Disable);       //失能在CCR1上的预装载寄存器



       //--TIM1 PWM输出OC1配置----------------------------------------------

       TIM_OCInitStructure.TIM_OCMode      = TIM_OCMode_PWM1;            //选择定时器模式:TIM脉冲宽度调制模式1

       TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;       //使能输出比较状态

       TIM_OCInitStructure.TIM_OutputNState= TIM_OutputNState_Enable;    //使能互补输出状态

       TIM_OCInitStructure.TIM_Pulse       = 3;                                        //设置待装入捕获比较寄存器的脉冲值 占空时间

       TIM_OCInitStructure.TIM_OCPolarity  = TIM_OCPolarity_High;        //输出极性:TIM输出比较极性低

       TIM_OCInitStructure.TIM_OCNPolarity = TIM_OCNPolarity_High;     //互补 输出极性高

       TIM_OCInitStructure.TIM_OCIdleState = TIM_OCIdleState_Reset;    //MOE=0 设置 TIM1输出比较空闲状态

       TIM_OCInitStructure.TIM_OCNIdleState= TIM_OCIdleState_Set;       //MOE=0 重置 TIM1输出比较空闲状态

       TIM_OC1Init(TIM1,&TIM_OCInitStructure);                                 //函数初始化



       //--TIM1 PWM输出BDTR配置----------------------------------------------

       TIM_BDTRInitStructure.TIM_OSSRState= TIM_OSSRState_Enable;                    //OSSR

       TIM_BDTRInitStructure.TIM_OSSIState= TIM_OSSIState_Enable;                       //OSSI

       TIM_BDTRInitStructure.TIM_LOCKLevel= TIM_LOCKLevel_1;                                //锁定级别1

       TIM_BDTRInitStructure.TIM_DeadTime = 0;                                                  //死区时间0

       TIM_BDTRInitStructure.TIM_Break= TIM_Break_Disable;                                       //空闲模式不允许

       TIM_BDTRInitStructure.TIM_BreakPolarity  = TIM_BreakPolarity_High;                 //空闲电平极性高

       TIM_BDTRInitStructure.TIM_AutomaticOutput= TIM_AutomaticOutput_Enable;    //自动输出使能

       TIM_BDTRConfig(TIM1,&TIM_BDTRInitStructure);

       //TIM_ITConfig(TIM1,TIM_IT_Update , ENABLE);     //使能更新中断



       TIM_ITConfig(TIM1,TIM_IT_Update , DISABLE);                         //失能中断

       TIM_UpdateRequestConfig(TIM1,TIM_UpdateSource_Global);   //设置更新请求源  0

       TIM_GenerateEvent(TIM1,TIM_EventSource_Update);               //设置由软件产生一个TIM1更新事件

       __nop();

       TIM_ClearFlag(TIM1,TIM_IT_Update);                                        //清除待处理标志位

       TIM_UpdateRequestConfig(TIM1,TIM_UpdateSource_Regular);     //设置更新请求源  1,只有溢出才能触发DMA

                                                                                                         //

        TIM_CtrlPWMOutputs(TIM1, DISABLE);      //主输出失能

        TIM_Cmd(TIM1, DISABLE);                  //使能TIM外设

}

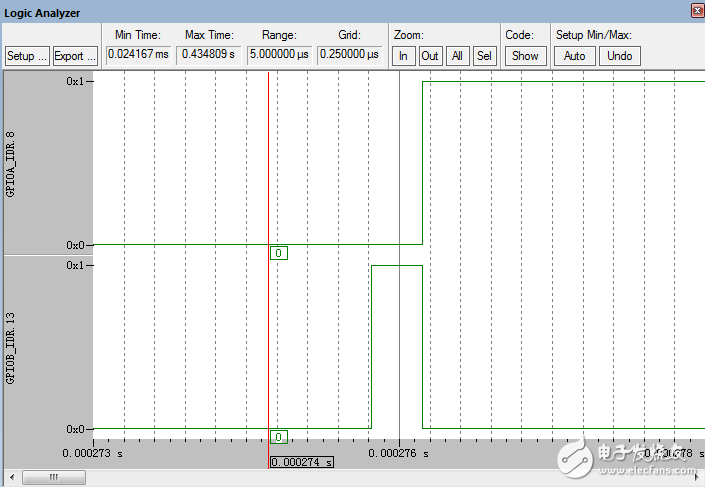

产生脉冲波形是这样的。

重复计数器RCR计数值设置为0x0A。

手册上说当重复计数器RCR值为0且同时出现计数器溢出时,才会有更新请求。

现在,在第一次溢出时产生更新,但是此时RCR不为0? 为什么?

单脉冲模式到底怎么用?

求教。




TIM_CtrlPWMOutputs(TIM1, ENABLE);      //主输出失能
TIM_Cmd(TIM1, ENABLE);                      //使能TIM外设

请问小编这个代码是可以用的吗

重复计数器的使用可否说明一下

学习中,感觉没怎么明白小编的意思

非常感谢分享,谢谢

问题解决了吗?
