求大神帮忙解决：用C8051F340定时器0输出一个250Hz的PWM控制电压，再用ADC0采集该电压完成闭环控制的问题

我用C8051F340的定时器0输出了一个250Hz的PWM（没用PCA模块是因为PCA输出的PWM好像到不了这么低的频率），我要用这个PWM去调节并输出一个电压，然后再用C8051F340内部的ADC0去采集硬件输出的电压值，再用程序实现闭环控制，定时器输出PWM的程序是从网上找的，如下：

1. void timer0(void)        interrupt 1 using 1                //Timer0,8位重装 ,时钟源500kHz，TH =(256-100)

2. {

3.         uint8 count;

4. aaaa = 1;                //用于示波器测量

5.         i_PWM++;

6.         if(i_PWM==2)

7.         {

8.                 i_PWM = 0;

9.                 j_PWM++;

10.                 j_PWM = j_PWM%10;

11.         }

12.

13.         if(j_PWM>=duty)                                                //duty改变占空比

14.         {

15.                 pwm_out = 0;

16.         }

17.

18.         else

19.         {

20.                 pwm_out = 1;

21.         }

22.         aaaa = 0;                //用于示波器测量

23.         AD0BUSY = 1;//软件开启ADC0测量

24. }

复制代码

定时器中断程序的思路是：定时器输出完PWM之后，再打开ADC0启动转换信号，这样会输出一个5kHz的AD采样频率（定时器设置的就是5k），也就是说，在1个PWM波里面进行20次采样；ADC0的转换完成中断是允许的，即EADC0 = 1；ADC0的时钟源（SAR CLK）设置的2MHz；低功耗跟踪模式；右对齐；AD0BUSY触发模式；ADC0的中断程序如下：

1. void ADC0_interrupt(void)        interrupt 10

2. {

3.         bbbb = 1;                //用于示波器测量

4.         temp_ADC0[i_ADC0]= ADC0H*256+ADC0L;

5.         v_value = v_value+temp_ADC0[i_ADC0-1];//20次采样求和

6.         if(i_ADC0 == 20)

7.         {

8.                 i_ADC0 = 0;

9.                 vout = v_value/20;

10.         }

11.

12.         i_ADC0++;

13.         AD0INT = 0;

14.         bbbb= 0;                //用于示波器测量

15. }

复制代码

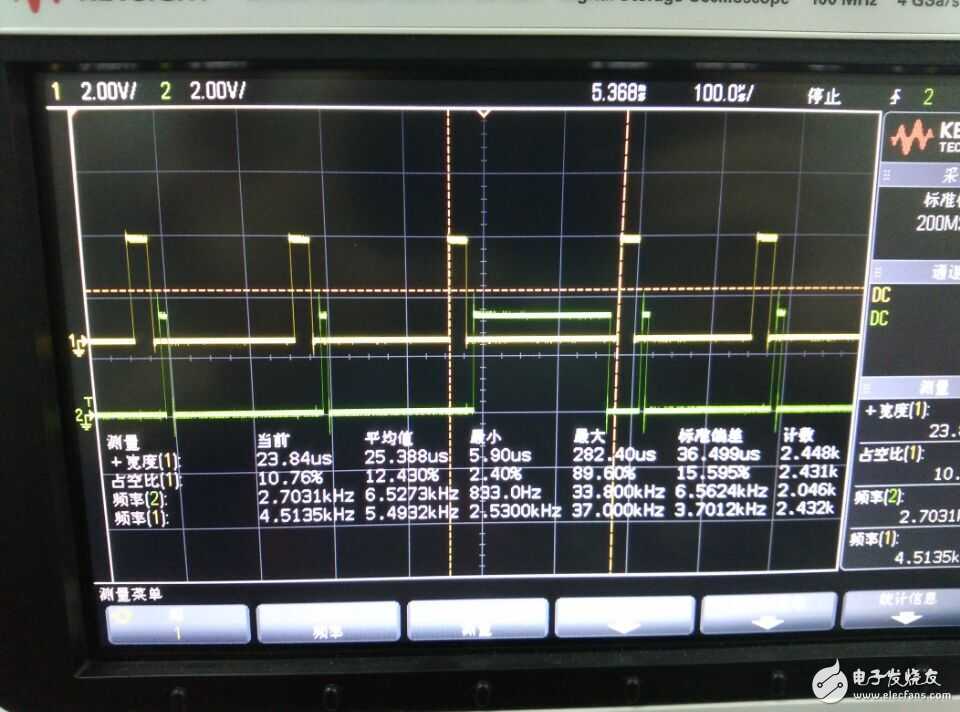

上面两个程序都有配置用于示波器测量的外置引脚（变量aaaa和变量bbbb），示波器测量得到的波形如下：

黄色的为定时器中断里的aaaa信号，相位靠前；绿色的为ADC0中断里的bbbb信号，相位靠后，其中bbbb有一段高电平较长的波段，那个是在第20次中断里面做的除法运算，所以耗时较长。
/*********************************************************************************/
问题是：在允许了ADC0的中断后，定时器0的PWM没有了，但从上图示波器的情况可以看出，定时器0中断进去了，而且里的程序跑完了（因为有aaaa的下降沿）。然后我去掉ADC0的中断后，PWM波就恢复正常了；于是我debug进行单步调试，发现timer0中断里面PWM输出的相关程序只运行了20次，即，前20次定时器中断里面，一切正常，输出了一个PWM波，之后，定时器0里面的整个一段程序就不执行了，不执行的程序如下：

1. if(i_PWM==2)

2. {

3. i_PWM = 0;

4. j_PWM++;

5. j_PWM = j_PWM%10;

6. }

7.

8. if(j_PWM>=duty) //duty改变占空比

9. {

10. pwm_out = 0;

11. }

12.

13. else

14. {

15. pwm_out = 1;

16. }

复制代码

debug中看到i_PWM跑飞了（本来应该只是0、1、2三个值循环的），说明上面的程序在定时器0中断里面没在跑，这程序为啥还能跳过去了呢?求各位大神帮忙解决一下呀

j_PWM这个变量一直在增加吗?好像没有复位的程序
