lcd12864串行显示文字乱码怎么破？！
在下最近上网买了块带字库lcd12864，怀抱一颗赤子去学习如何在屏幕显示汉字！谁知道天意弄人，熬了几个夜晚看了12864的中文说明书并成功写出程序，却的到一个乱码的结果，使我久久不得意！百般无奈下，唯有求助江湖大神，望能助我分析程序，寻得乱码缘由，在下定当不胜感激！
{源程序如下：
#include <reg51.h>
#define uchar unsigned char
#define uint unsigned int
sbit cs=P1^0;
sbit sid=P1^1;
sbit clk=P1^2;
sbit psb=P1^3;//串行四线，psb=0
sbit bla=P1^4;
sbit blk=P1^5;
/*延迟函数*/
void delay(int a)
{
int i,j;
for(i=a;i>0;i--)
{
for(j=110;j>0;j--);
}
}
/*发送命令*/
void send_command(uchar ming);
/*发送数据*/
void send_data(uchar shu);
/*lcd初始化*/
void lcd_init();
uchar a[]="I am shen chang ben ";//能正常显示
/*文字：广石化电气 乱码，如下图*/
uchar code b[]={0xb9,0xca,0xbb,0xb5,0xc6};//高位
uchar code b1[]={0xe3,0xaf,0xaf,0xe7,0xf8};//低位
int e;
void main()
{
bla=1;
blk=0;
lcd_init();
delay(400);
e=0;
while(a[e]！='\0')
{
send_data(a[e]);
e=e+1;
delay(50);
}
delay(5000);
send_command(0x01);
send_command(0x02);
lcd_init();
send_command(0x88);
delay(50);
for(e=0;e<4;e++)
{
send_command(0x80+e);
send_data(b[e]);
send_data(b1[e]);
delay(500);
}
while(1)
{}
}
void send_command(uchar ming)
{
uchar i_command;
int i;
i_command=0xf8;
cs=1;
clk=0;
for(i=0;i<8;i++)
{
sid=(bit)(i_command & 0x80);
clk=0;
clk=1;
i_command=i_command<<1;
}
i_command=ming;
i_command=i_command & 0xf0;
for(i=0;i<8;i++)
{
sid=(bit)(i_command & 0x80);clk=0;
clk=1;
i_command=i_command<<1;
}
i_command=ming;
i_command=i_command<<4;
for(i=0;i<8;i++)
{
sid=(bit)(i_command & 0x80);clk=0;
clk=1;
i_command=i_command<<1;
}
cs=0;
delay(10);
}
void send_data(uchar shu)
{
uchar i_data;
int i;
i_data=0xfa;
cs=1;
for(i=0;i<8;i++)
{
sid=(bit)(i_data & 0x80);clk=0;
clk=1;
i_data=i_data<<1;
}
i_data=shu;
i_data=i_data & 0xf0;
for(i=0;i<8;i++)
{
sid=(bit)(i_data & 0x80);clk=0;
clk=1;
i_data=i_data<<1;
}
i_data=shu;
i_data=i_data<<4;
for(i=0;i<8;i++)
{
sid=(bit)(i_data & 0x80);clk=0;
clk=1;
i_data=i_data<<1;
}
cs=0;delay(10);
}
void lcd_init()
{
psb=0;
cs=0;
clk=0;
send_command(0x30);
send_command(0x02);
send_command(0x01);
send_command(0x0c);
send_command(0x80);
}

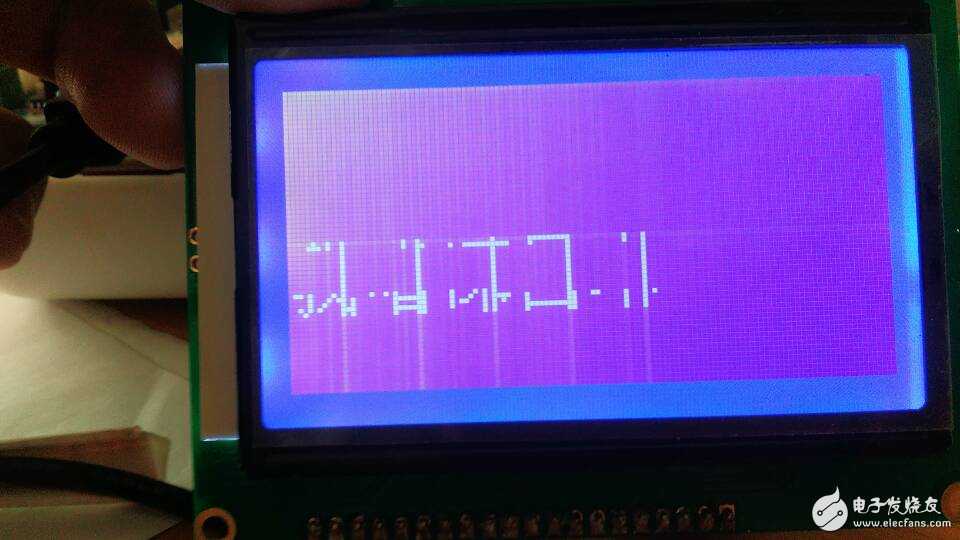

文字乱码图
.....
大神求教。。
还没解决吗? 很急吗?
还没有！略急。
住函数很多错误
哪里有错误，我要怎样修改
#include<reg52.h>
#define uchar unsigned char
#define uint unsigned int
uchar num[]="我爱单片机";
sbit RS=P2^5; //指令数据选择端
sbit RW=P2^6; //读写选择端
sbit E=P2^7; //使能端
void delay(uint z)
{
uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}
void com(uchar com) //写指令
{
RS=0;
RW=0;
P0=com;
delay(5);
E=1;
delay(5);
E=0; //数据锁存
}
void dat(uchar dat) //写数据
{
RS=1; //写数据
RW=0;
P0=dat;
delay(5);
E=1;
delay(5);
E=0;
}
void init()
{
//P1^7=1;
com(0x30); //控制字
delay(5);
com(0x0f); //显示开关设置开光标
delay(5);
com(0x01);//清屏指令
delay(5);
// com(0x0e);
// delay(5);
}
void disp()
{
uchar i;
uchar a=0x10; //显示第一个符号的位置
com(0x80);//第一行开始显示
for(i=0;i<16;i++) //符号的那整行显示
{
dat(a);
a++;
delay(2);
}
}
void disp1()
{
uchar a=0xce,b=0xb0;
com(0x98);//第二行显示
dat(a);
delay(300);
dat(b);
delay(300);
}
void disp2()
{
uchar i;
com(0x88);
for(i=0;i<10;i++)
{
dat(num);
delay(200);
}
}
void main()
{
uchar num;
init();
disp();
//com(0x01);
disp2();
delay(100);
disp1();
/* for(num=0;num<8;num++)
{
com(0x18);
delay(500);
}
*/
while(1);
}
//看你写的好复杂哦，我也刚学写了一个
看帖必回！
乱码其实我理解就是通讯上了，你看看你的延时程序吧，不知道你用的是什么单片机，如果是STC的话，他的延时和AT89是不一样的，很有可能达不到你需要的延时你可以先用并口驱动一下啊，看看怎么样，你先试着显示一个汉字，那样好弄，出了问题也好找。
